BCD GENIUS II XLR HANDMADE

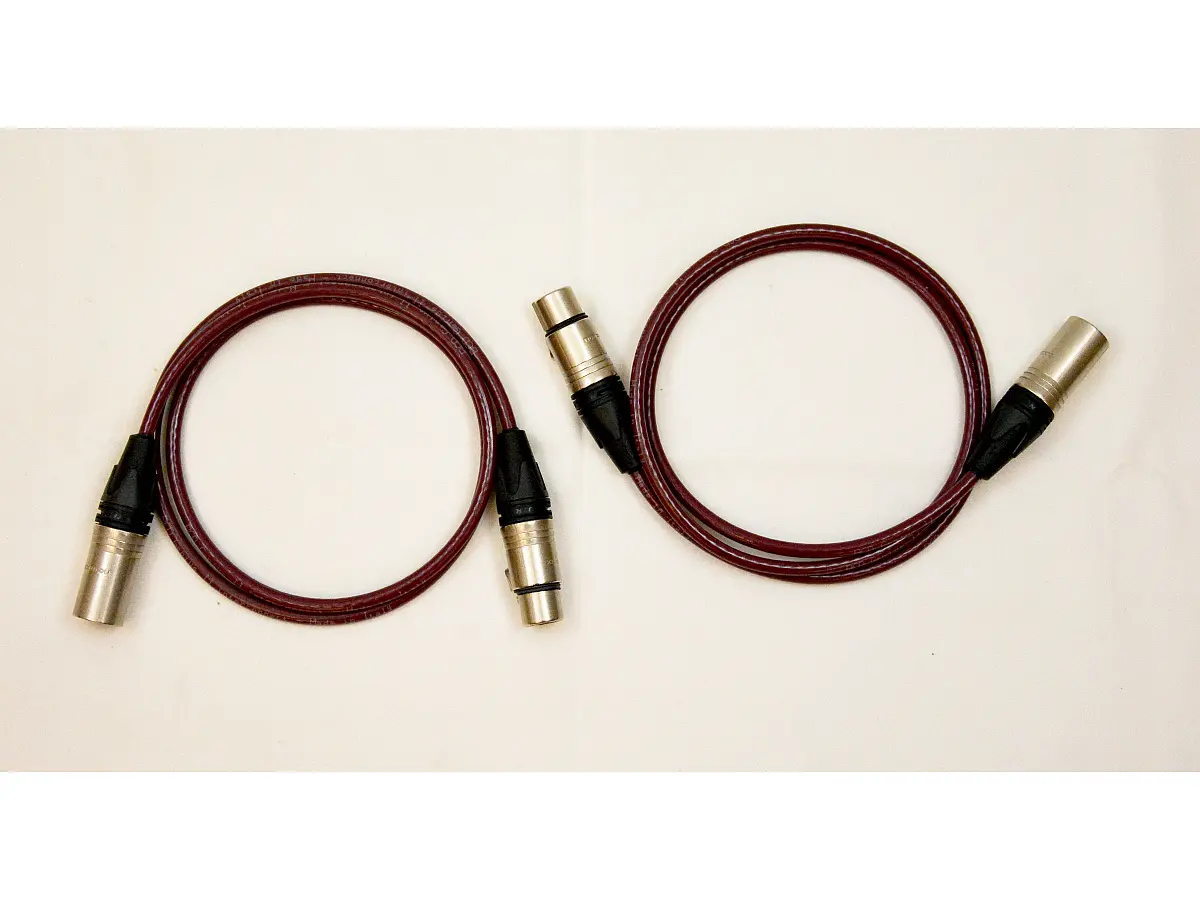

Coppia di cavi di interconnessione con terminazioni XLR Neutrik NC3 MXX assemblato da HiFi Di Prinzio, varie lunghezze.

Il BCD Genius II è un cavo di segnale analogico stereo progettato per il collegamento tra sorgenti audio a livello linea e dispositivi di amplificazione o preamplificazione, con l’obiettivo di garantire una trasmissione del segnale il più possibile stabile e priva di interferenze. Appartiene alla linea di interconnessioni Audio Analogue e si colloca nella fascia hi-fi, con una costruzione orientata al controllo delle perdite e alla protezione del segnale audio a bassa tensione.

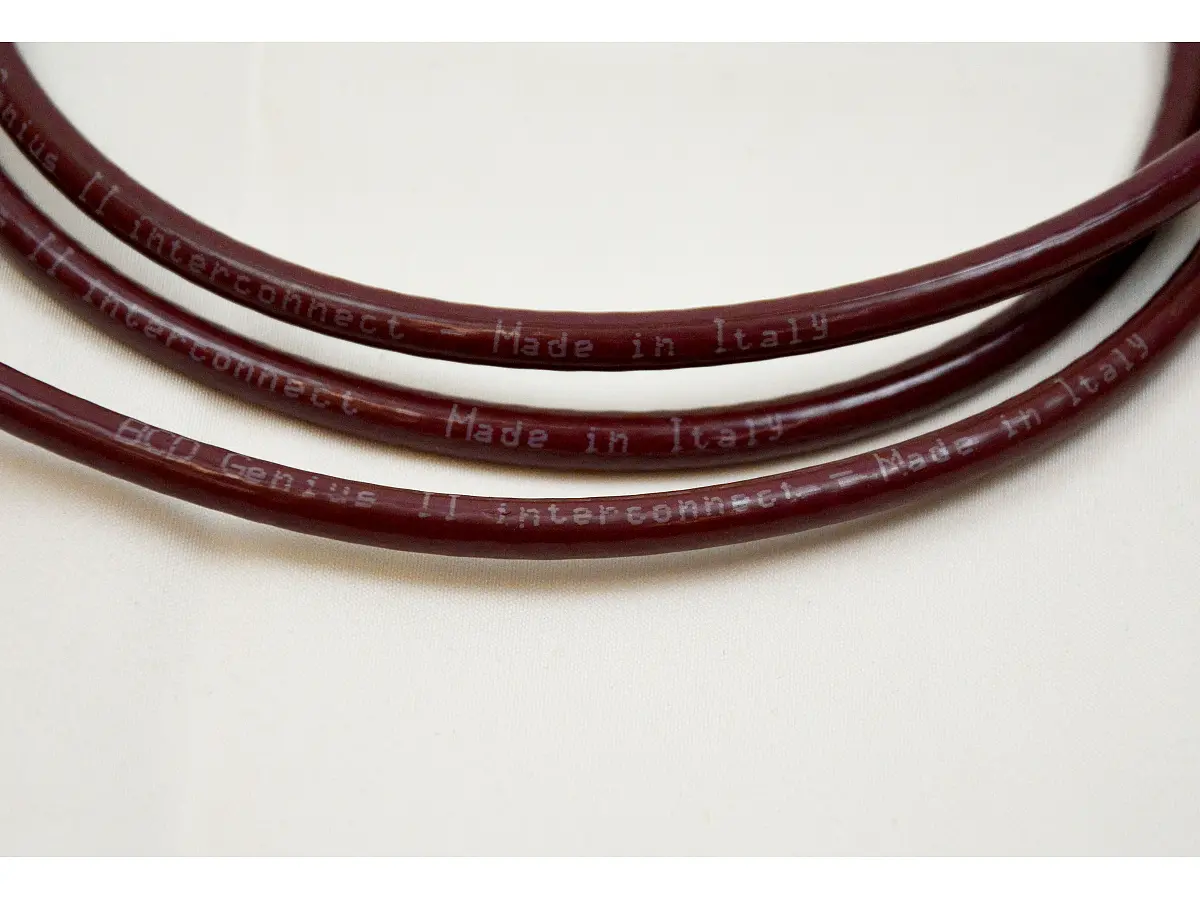

Il cavo è realizzato in configurazione schermata, con conduttori dedicati alla trasmissione del segnale stereo e geometria studiata per contenere parametri elettrici parassiti come capacità e induttanza, elementi che possono influenzare la risposta in frequenza e la definizione del segnale. La schermatura esterna ha la funzione di ridurre l’influenza di disturbi elettromagnetici e radiofrequenze, contribuendo a mantenere un fondo più silenzioso e una migliore separazione dei canali.

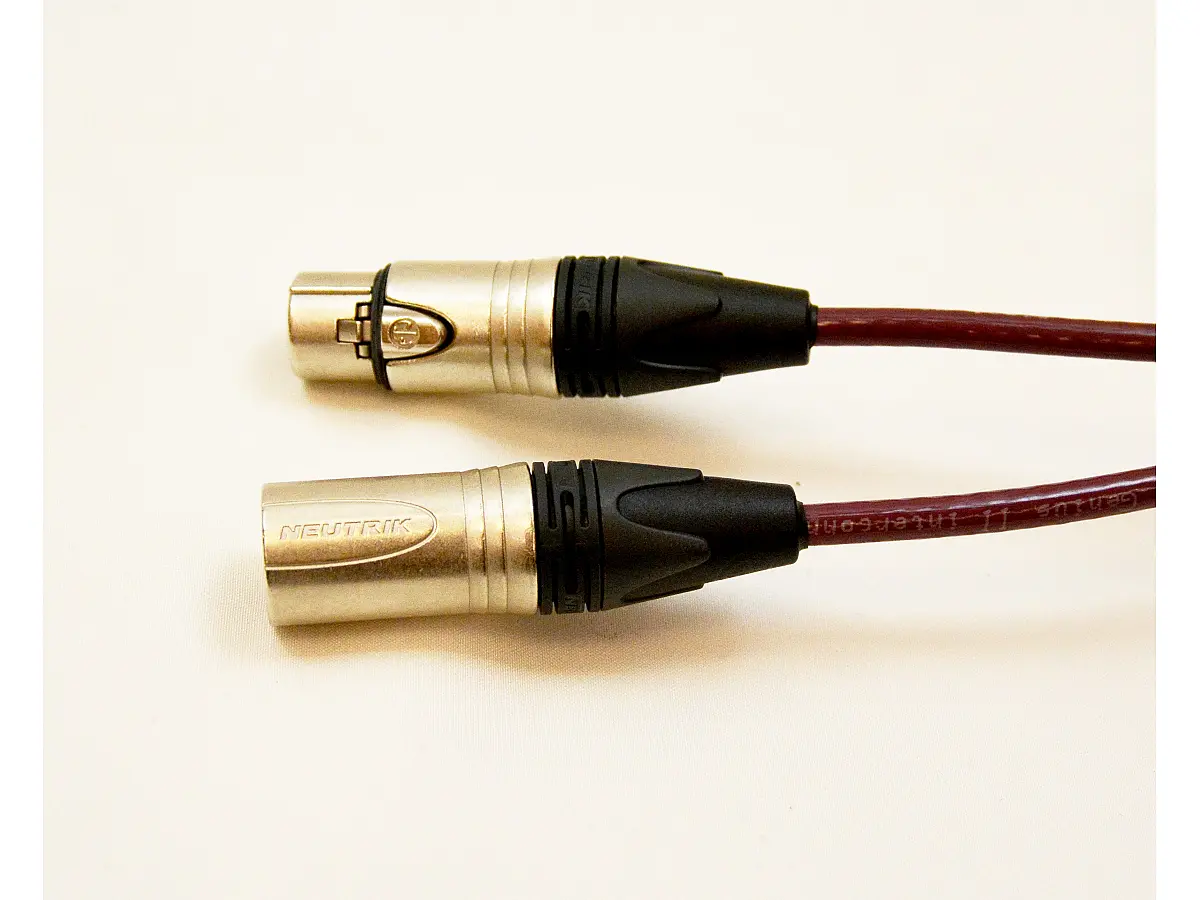

Connettore Neutrik NC3 MXX

Realizzato con un robusto guscio in pressofusione di zinco con finitura in nichel e contatti in argento, assicura un’elevata qualità di trasmissione del segnale e una lunga durata anche in condizioni di utilizzo intensivo.

Il nuovo design introduce una struttura del corpo più solida e compatta, che migliora la resistenza meccanica complessiva e aumenta la protezione contro urti e sollecitazioni. Nella versione maschio viene eliminata la tradizionale finestra di alloggiamento del sistema di blocco, a favore di una soluzione più chiusa e rinforzata che incrementa la durabilità e la sicurezza del collegamento. Il sistema di bloccaggio risulta più preciso e affidabile, contribuendo a mantenere una connessione stabile anche in contesti professionali soggetti a frequenti inserimenti e disconnessioni.

Il serracavo a mandrino viene ulteriormente migliorato, offrendo una forza di estrazione più elevata e semplificando al tempo stesso le operazioni di montaggio, che risultano più rapide ed efficienti. A ciò si aggiunge una guaina in poliuretano progettata per proteggere il cavo dalle sollecitazioni da piegatura, riducendo il rischio di danni nel tempo e aumentando la vita utile dell’insieme. Il design complessivo si distingue inoltre per linee ergonomiche e pulite, che rendono il connettore pratico da utilizzare pur mantenendo un aspetto professionale e curato.

Sono previsti anche anelli e guaine colorate per facilitare l’identificazione e la codifica delle connessioni all’interno di impianti complessi, mentre la filettatura interna del guscio è protetta in modo efficace da eventuali danneggiamenti, contribuendo ulteriormente alla robustezza generale del sistema. Nel complesso, il connettore XLR di nuova generazione, sia nella variante maschio sia in quella femmina, rappresenta un’evoluzione significativa dello standard, pensata per offrire maggiore affidabilità, facilità di assemblaggio e una migliore integrità del contatto elettrico.

Specifiche tecniche Neutrik NC3 MXX:

• Tipo di connessione: XLR
• Capacità tra i contatti: ≤ 4 pF
• Resistenza di contatto: ≤ 3 mΩ
• Resistenza dielettrica: 1,5 kV DC
• Resistenza di isolamento: > 10 GΩ (iniziale)
• Corrente nominale per contatto: 16 A
• Tensione nominale: < 50 V
• Diametro esterno cavo: 3,5 – 8,0 mm
• Forza di inserzione: ≤ 20 N
• Forza di estrazione: ≤ 20 N
• Durata operativa: > 1000 cicli di accoppiamento
• Sezione conduttori: max. 2,5 mm²; max. 14 AWG
• Cablaggio: contatti a saldare
• Sistema di bloccaggio: chiusura a scatto (latch lock)
• Materiale guaina: poliuretano
• Placcatura contatti: argento 2 µm
• Materiale contatti: ottone (CuZn39Pb3)
• Inserto: poliammide (PA66)
• Elemento di bloccaggio: lega di zinco pressofusa (ZnAl4Cu1)
• Guscio: lega di zinco pressofusa (ZnAl4Cu1)
• Placcatura guscio: nichel
• Serracavo: poliacetale (POM)
• Infiammabilità: UL 94 V-0
• Conformità standard: IEC 61076-2-103
• Classe di protezione: IP 40
• Saldabilità: conforme a IEC 68-2-20
• Intervallo di temperatura: da -30 °C a +80 °C
