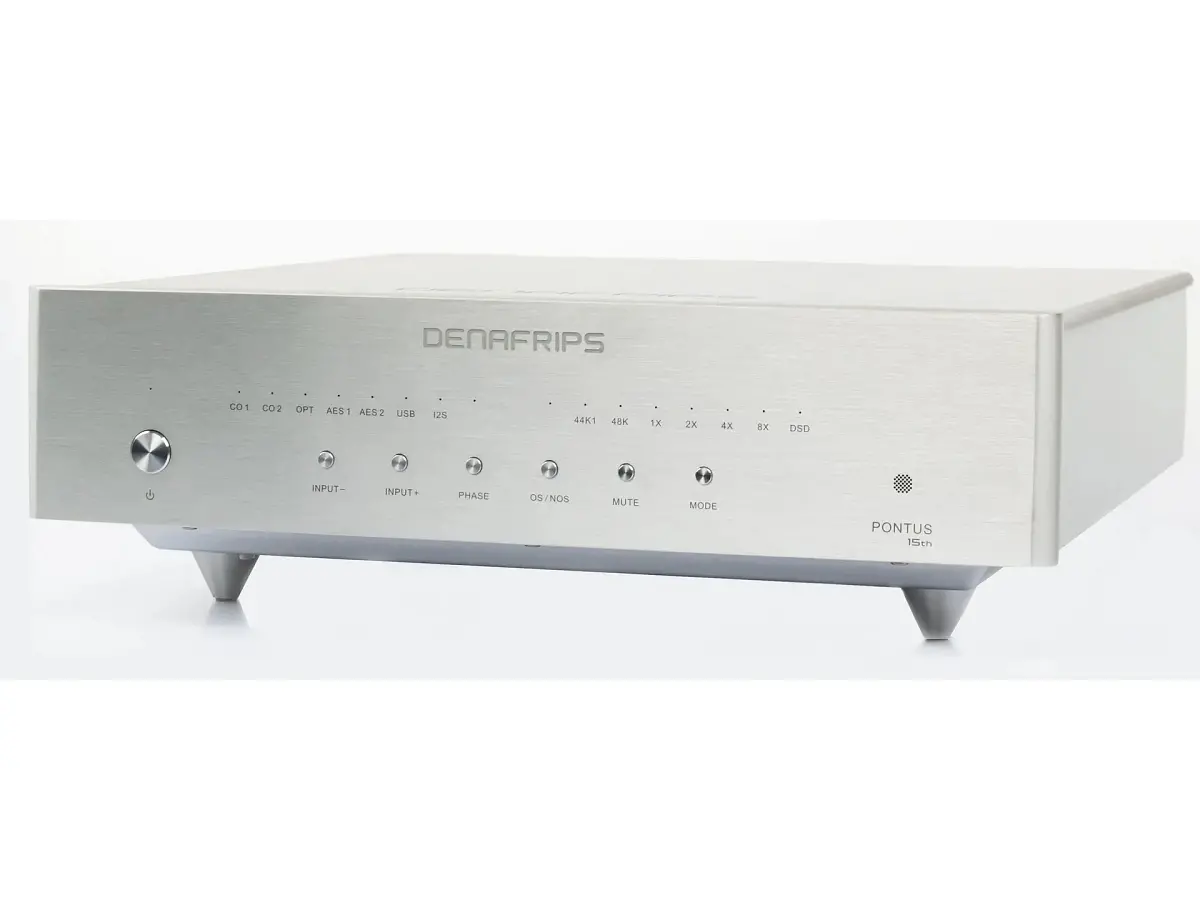

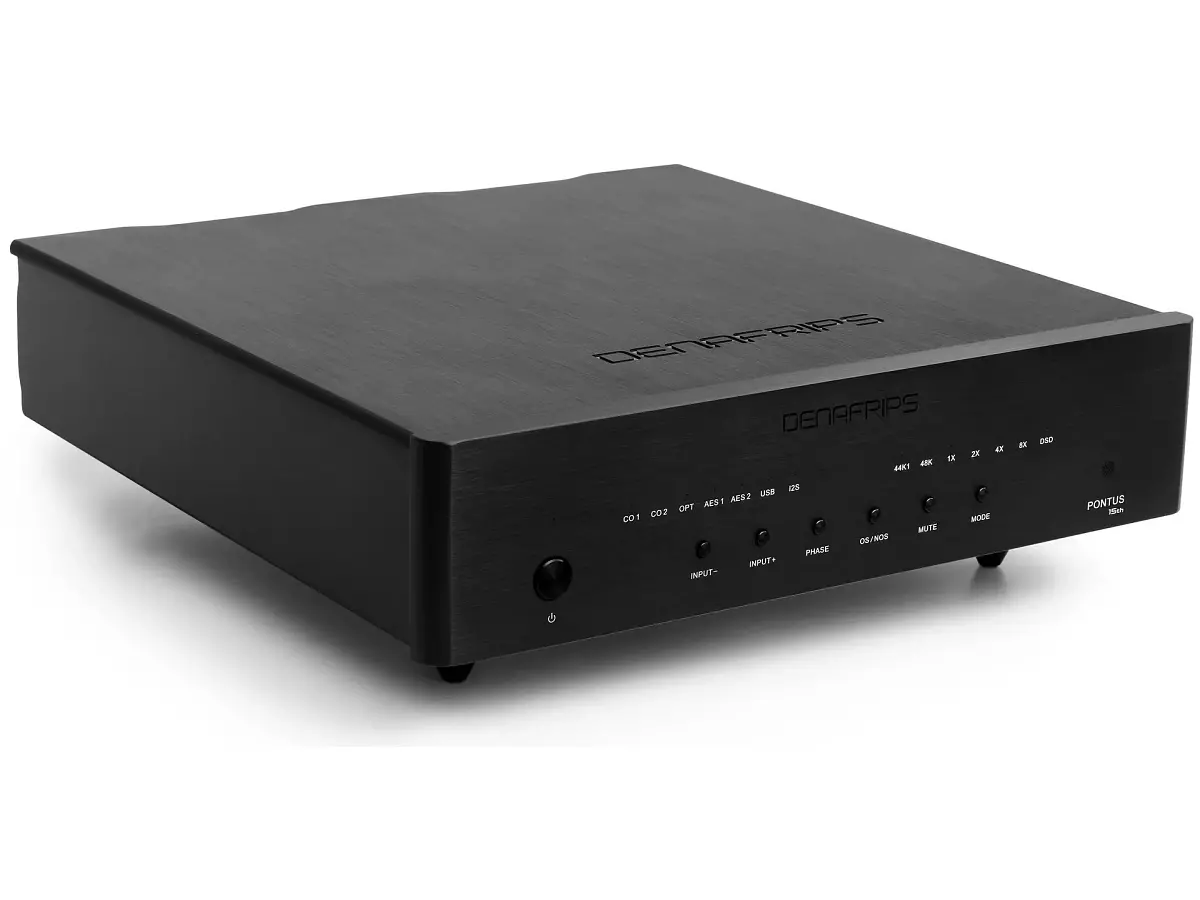

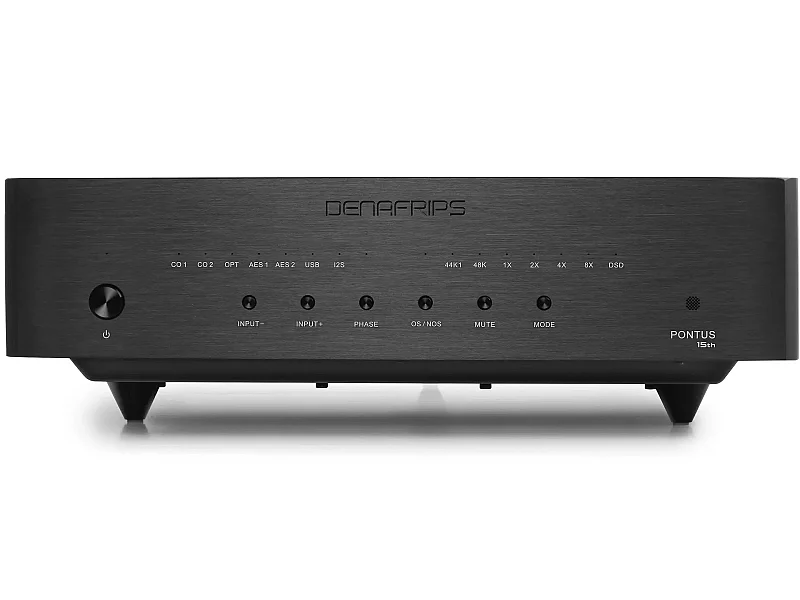

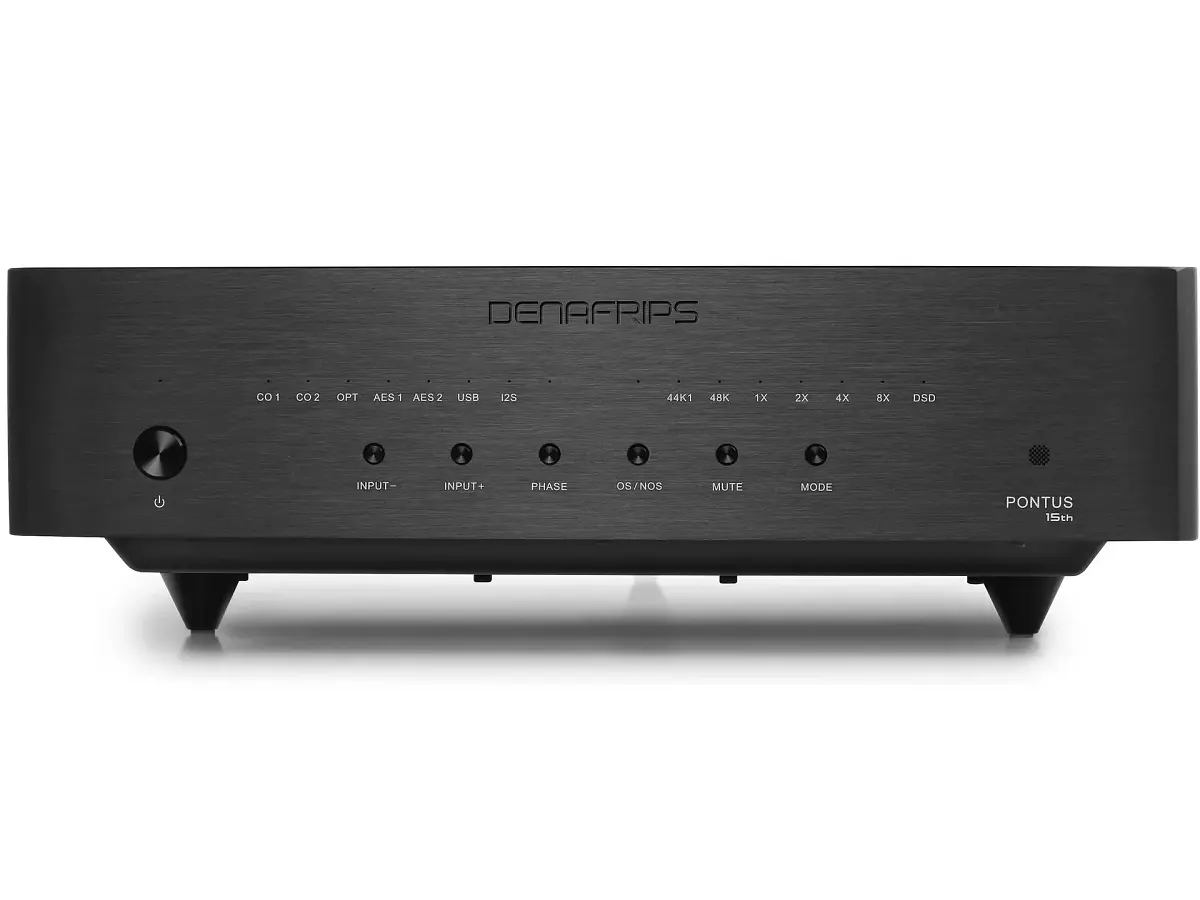

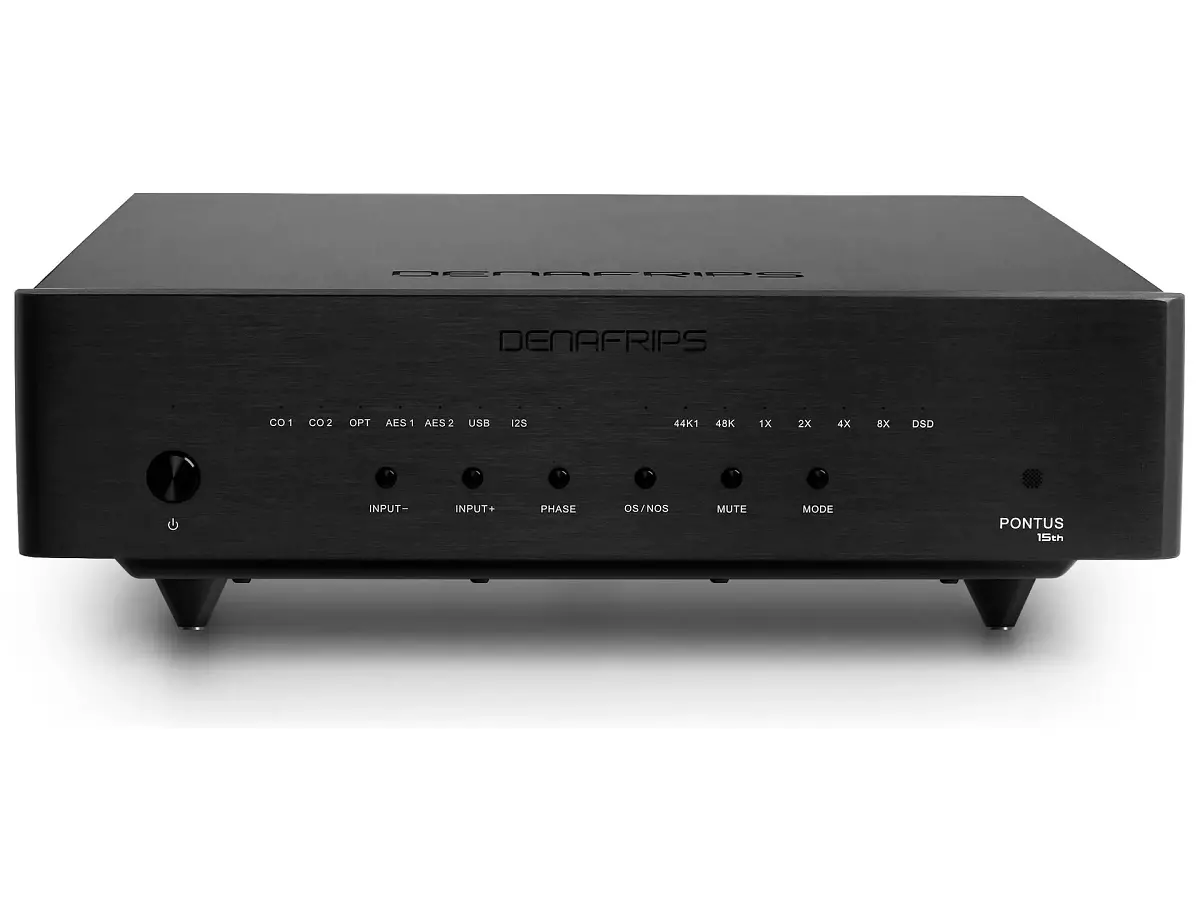

DENAFRIPS PONTUS 15TH R2R DAC

Il Denafrips Pontus 15TH R2R è un convertitore digitale-analogico con architettura dual mono bilanciata, progettato per offrire una riproduzione musicale estremamente naturale, ricca di dettaglio e caratterizzata da un’elevata profondità timbrica. Il progetto si basa su una filosofia NOS (Non Over Sampling), nella quale il segnale digitale viene mantenuto alla sua frequenza nativa senza ulteriori processamenti di sovracampionamento, con l’obiettivo di preservare integrità, coerenza e naturalezza del flusso audio.

Ogni canale integra una FPGA/CPLD indipendente ad alta velocità che gestisce la decodifica del segnale attraverso reti R-2R di altissima precisione, con tolleranze dello 0,005%. Questa architettura consente un controllo estremamente accurato della conversione, riducendo in modo significativo errori di linearità, distorsione e rumore digitale, con un risultato che si traduce in un fondo silenzioso e in una riproduzione estremamente trasparente e articolata.

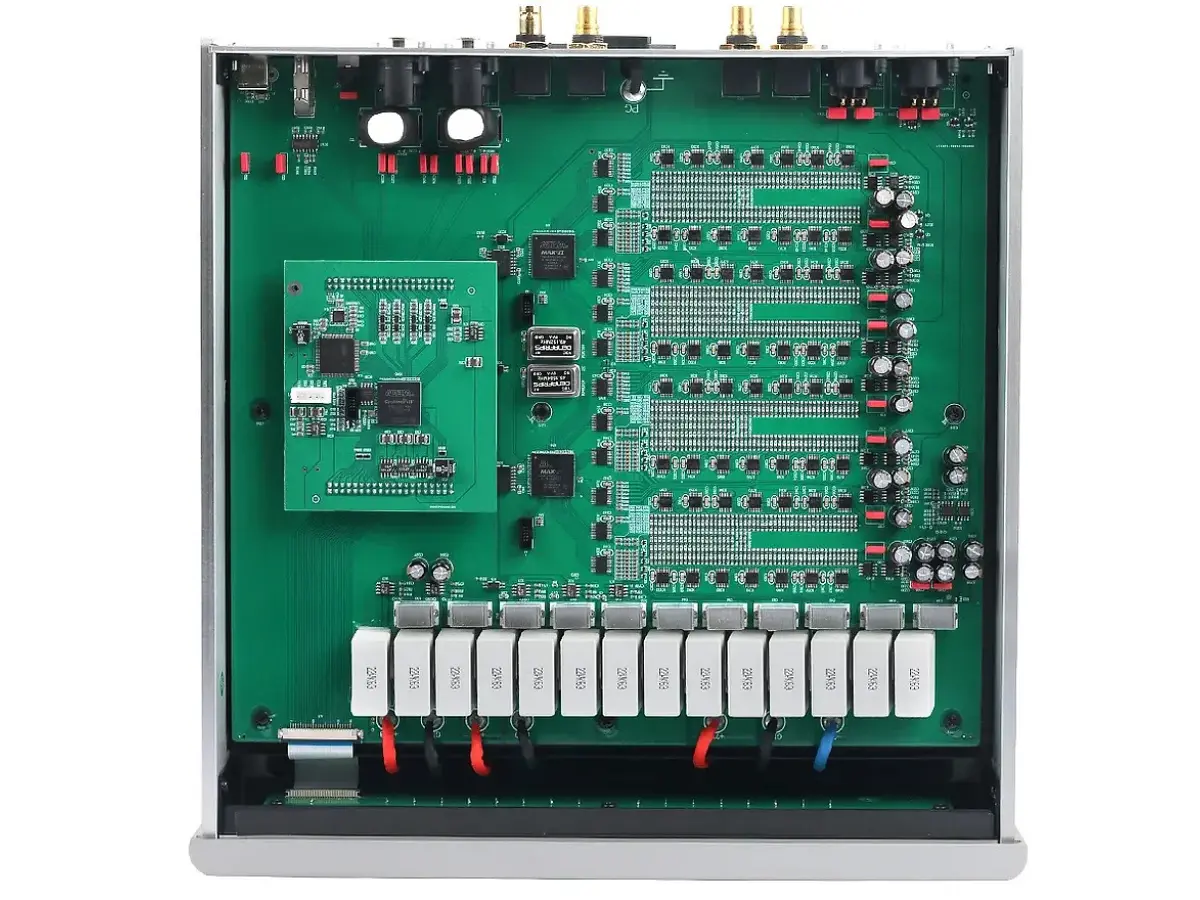

Il cuore della conversione è costituito da una vera rete ladder R-2R bilanciata a 24 bit per PCM e 6 bit per DSD, supportata da filtri FIR a 32 stadi che contribuiscono a definire la risposta del segnale in modo preciso e coerente. Il DAC è in grado di gestire flussi PCM ad altissima risoluzione fino a 1536 kHz e DSD fino a DSD1024, attraverso interfaccia USB e I2S, garantendo una compatibilità estremamente ampia con sorgenti digitali moderne e tradizionali.

La gestione del clock rappresenta uno degli elementi chiave del progetto, grazie all’impiego di oscillatori a femtosecondi a bassissimo jitter che rendono il sistema poco dipendente dalla qualità del clock della sorgente esterna. Tutti gli ingressi digitali vengono bufferizzati tramite memoria FIFO e successivamente riclockati, con l’obiettivo di ridurre al minimo le interferenze temporali e migliorare la precisione della ricostruzione del segnale.

L’alimentazione è realizzata con una struttura particolarmente sofisticata, basata su trasformatori O-Core separati per le sezioni digitale e analogica, condensatori a bassissima ESR e uno stadio di alimentazione super lineare multi-livello. Il tutto è integrato in un sistema “box-in-box” che isola fisicamente e elettricamente la sezione di alimentazione dalla scheda principale del DAC, riducendo in modo efficace le interferenze e migliorando la stabilità complessiva del circuito. Anche la trasmissione dell’alimentazione interna utilizza conduttori in argento puro, a conferma dell’attenzione alla purezza del segnale in ogni fase del progetto.

La costruzione complessiva riflette un’impostazione di alto livello, con un telaio in lega metallica che contribuisce sia alla schermatura sia alla stabilità meccanica, mentre la separazione tra le sezioni interne segue una logica orientata alla massima riduzione del rumore. L’insieme di queste soluzioni consente al DAC di restituire una scena sonora profonda, stratificata e altamente risoluta, con una sensazione di continuità e naturalezza che caratterizza l’intera riproduzione.

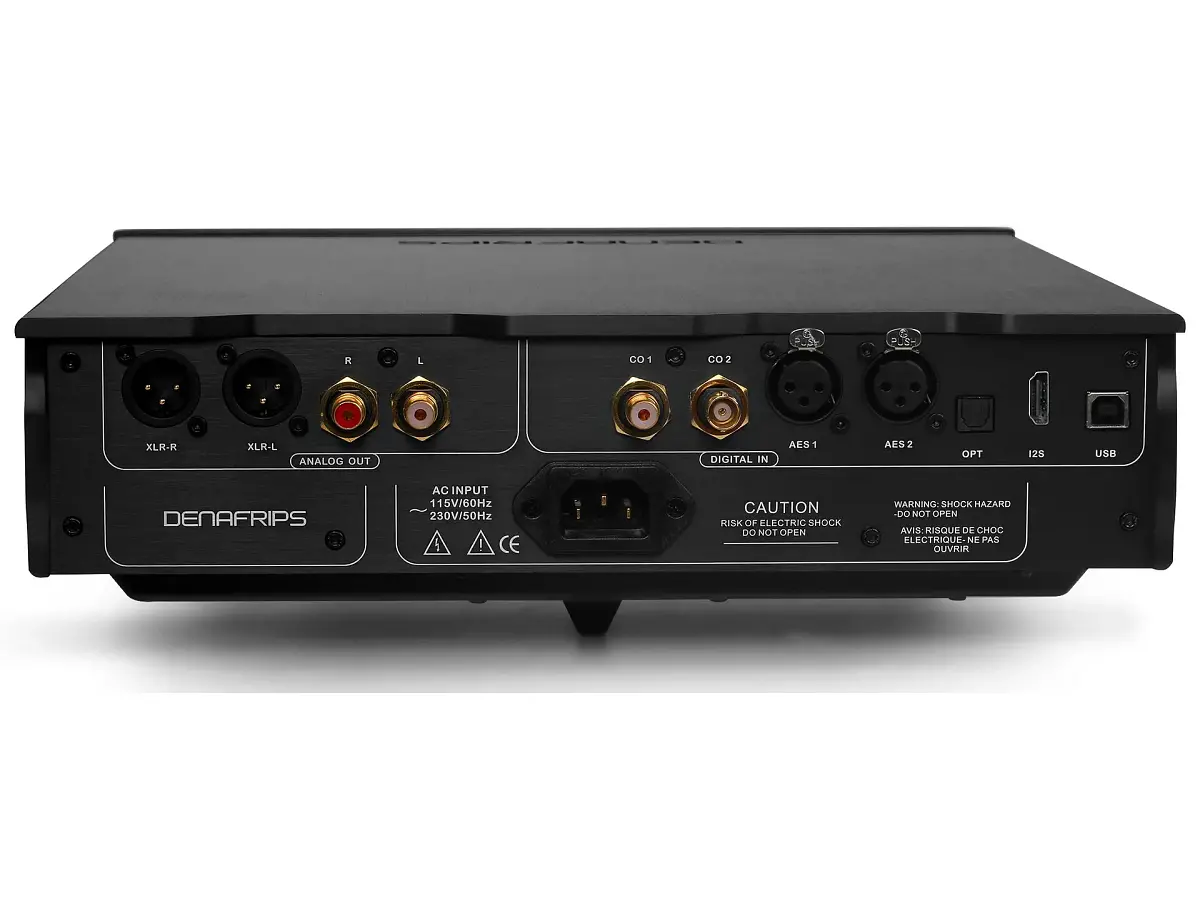

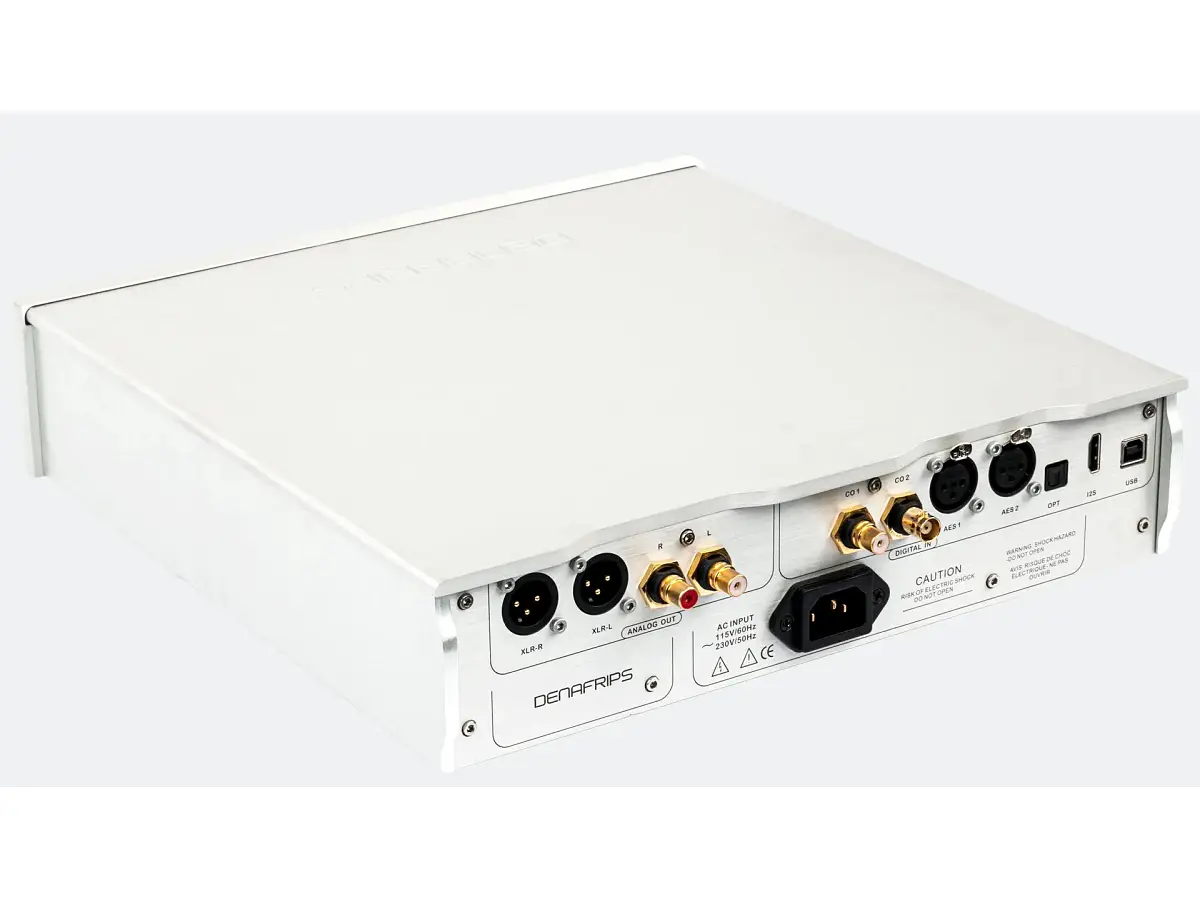

Dal punto di vista funzionale, il dispositivo offre una connettività completa con ingressi USB-B, I2S su HDMI, AES/EBU, coassiale e ottico Toslink, oltre a uscite bilanciate XLR e sbilanciate RCA, rendendolo facilmente integrabile in sistemi audio di alto livello. Le opzioni di configurazione includono filtri selezionabili, gestione del DSD via I2S e impostazioni avanzate per l’ottimizzazione del flusso digitale.

Nel complesso, il progetto si colloca come una soluzione di riferimento nella categoria dei DAC R-2R mid-high end, distinguendosi per la combinazione tra precisione tecnica, sofisticazione costruttiva e una resa sonora orientata alla naturalezza, alla profondità e alla massima coerenza musicale.

Specifiche tecniche:

• Tipologia: DAC NOS R2R bilanciato

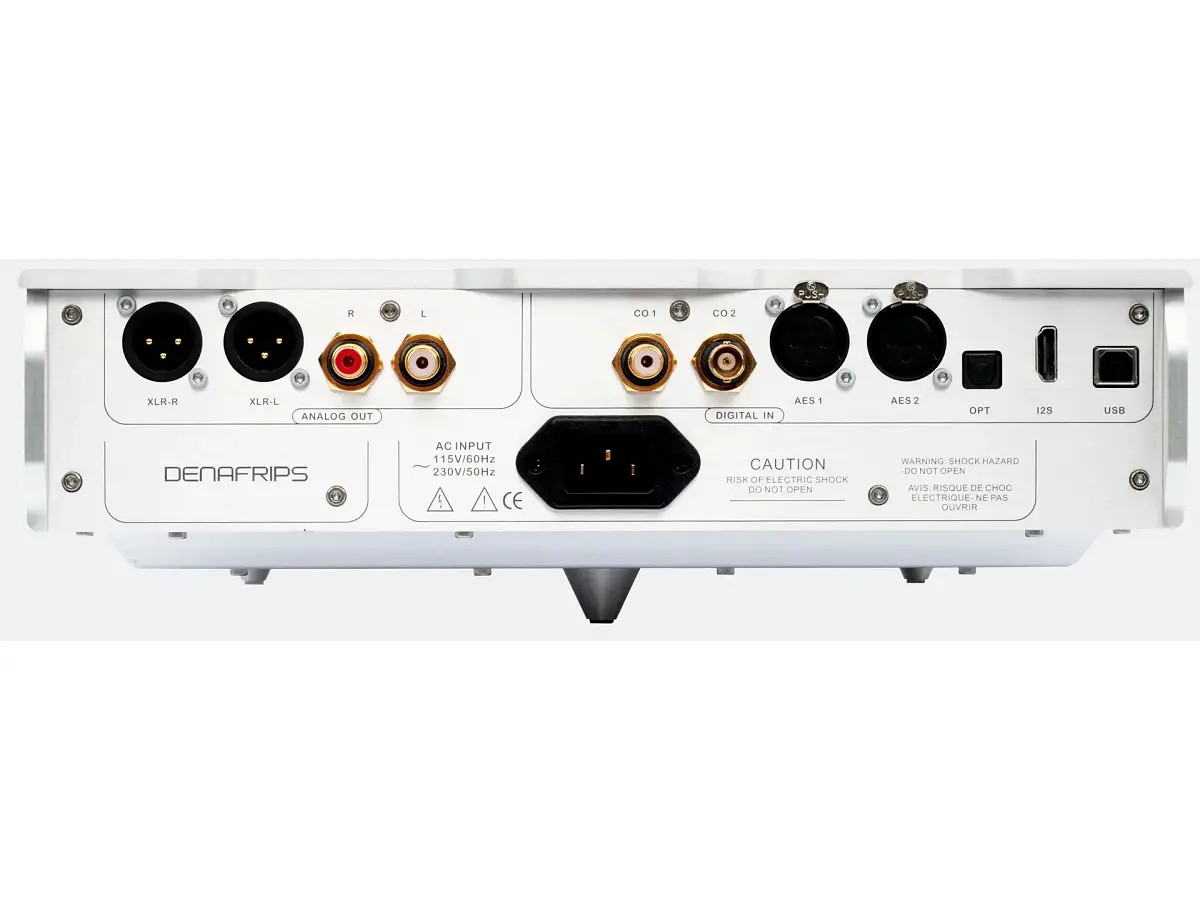

• Ingressi: 1x USB-B; 1x I2S via HDMI; 1x Toslink ottico; 2x AES/EBU; 1x BNC coassiale; 1x RCA coassiale
• Uscite: 1x XLR stereo bilanciato; 1x RCA stereo single-ended
• Frequenze di campionamento supportate (USB / I2S): PCM fino a 24 bit 1536 kHz; DSD fino a DSD1024
• Frequenze di campionamento supportate (ottico / coassiale / AES): PCM fino a 24 bit 192 kHz; DSD DoP64
• Livello di uscita / impedenza: 2 Vrms @ 625 Ohm; 4 Vrms @ 1250 Ohm
• Modalità di campionamento: NOS (non sovracampionamento); OS (sovracampionamento)
• Risposta in frequenza: 20 Hz – 70 kHz (-3 dB)
• THD+N: 0,0025%
• Rapporto segnale/rumore (SNR): 120 dB
• Gamma dinamica: > 121 dB
• Diafonia: -110 dB
• Alimentazione: 100–240 VAC, 50/60 Hz
• Consumo: ≤ 20 W
• Dimensioni: 320 × 330 × 80 mm
• Peso: 12,5 kg
