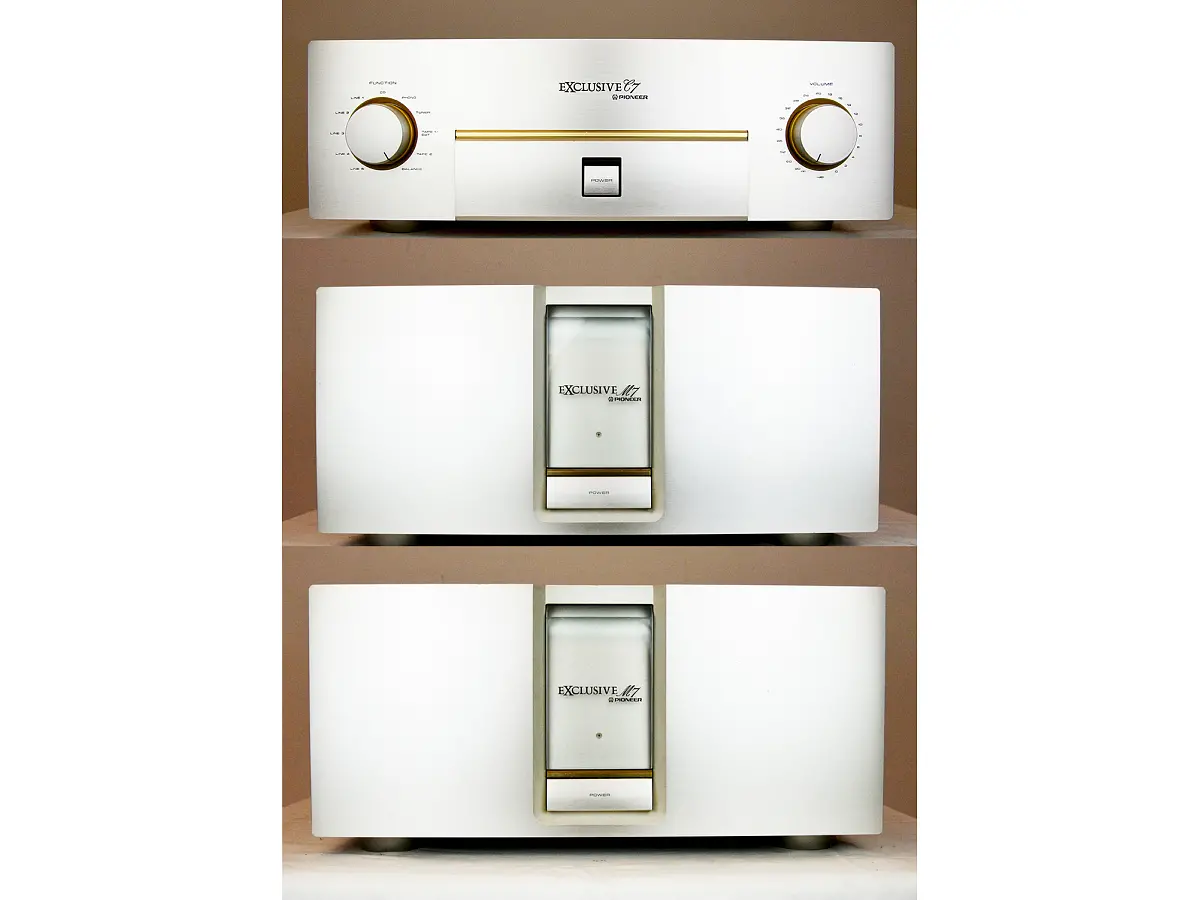

PIONEER EXCLUSIVE C7 + M7

Usato. In buone condizioni. Presentano alcuni, lievi, segni di usura. Preamplificatore dotato di imballo originale, N°1 solo imballo originale dei finali.

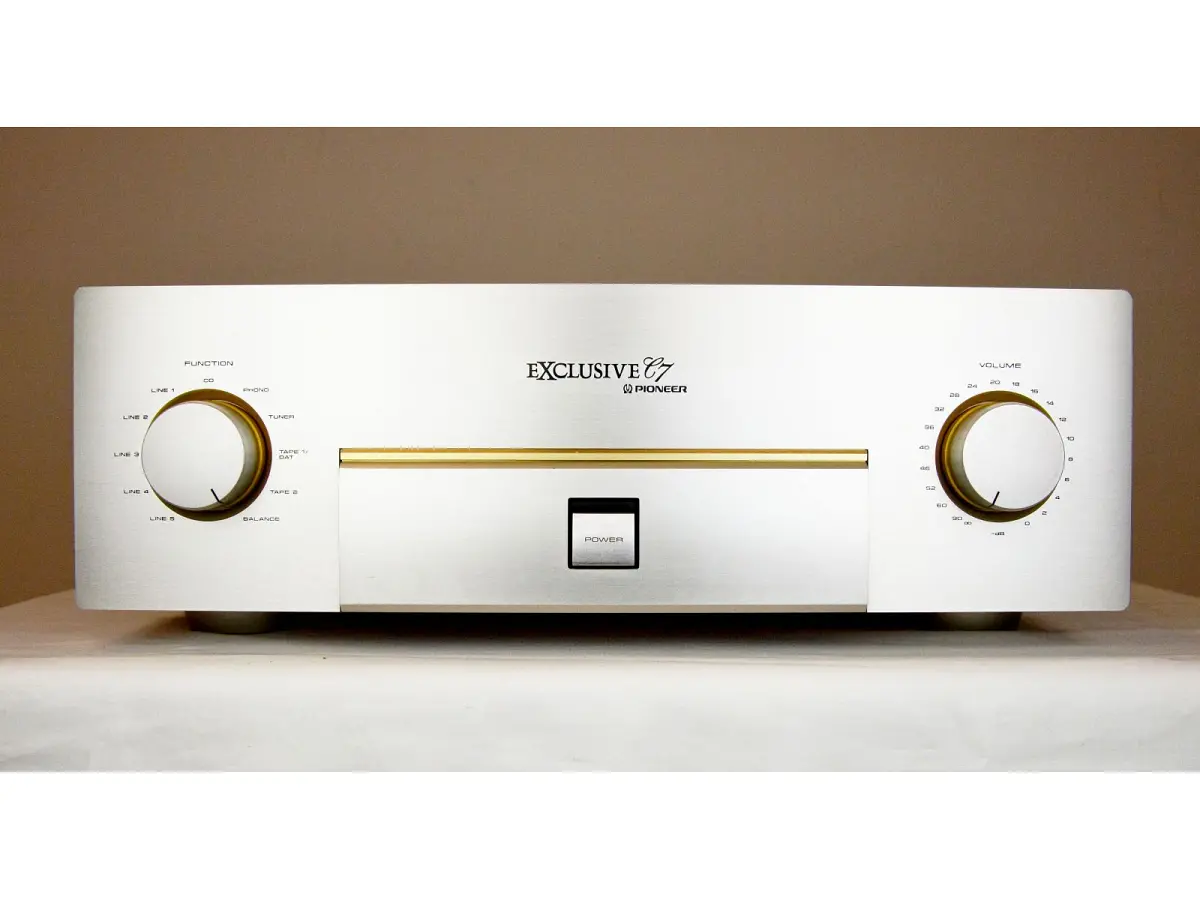

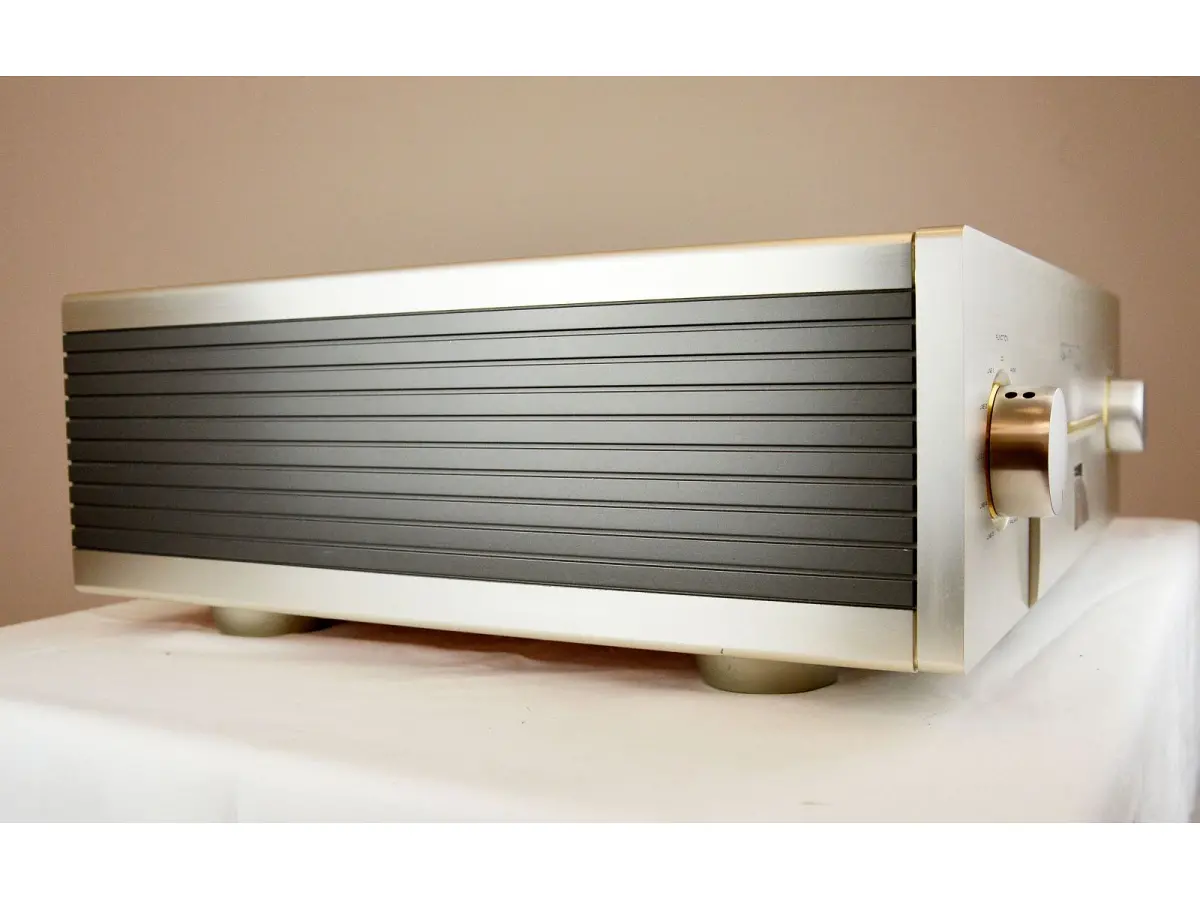

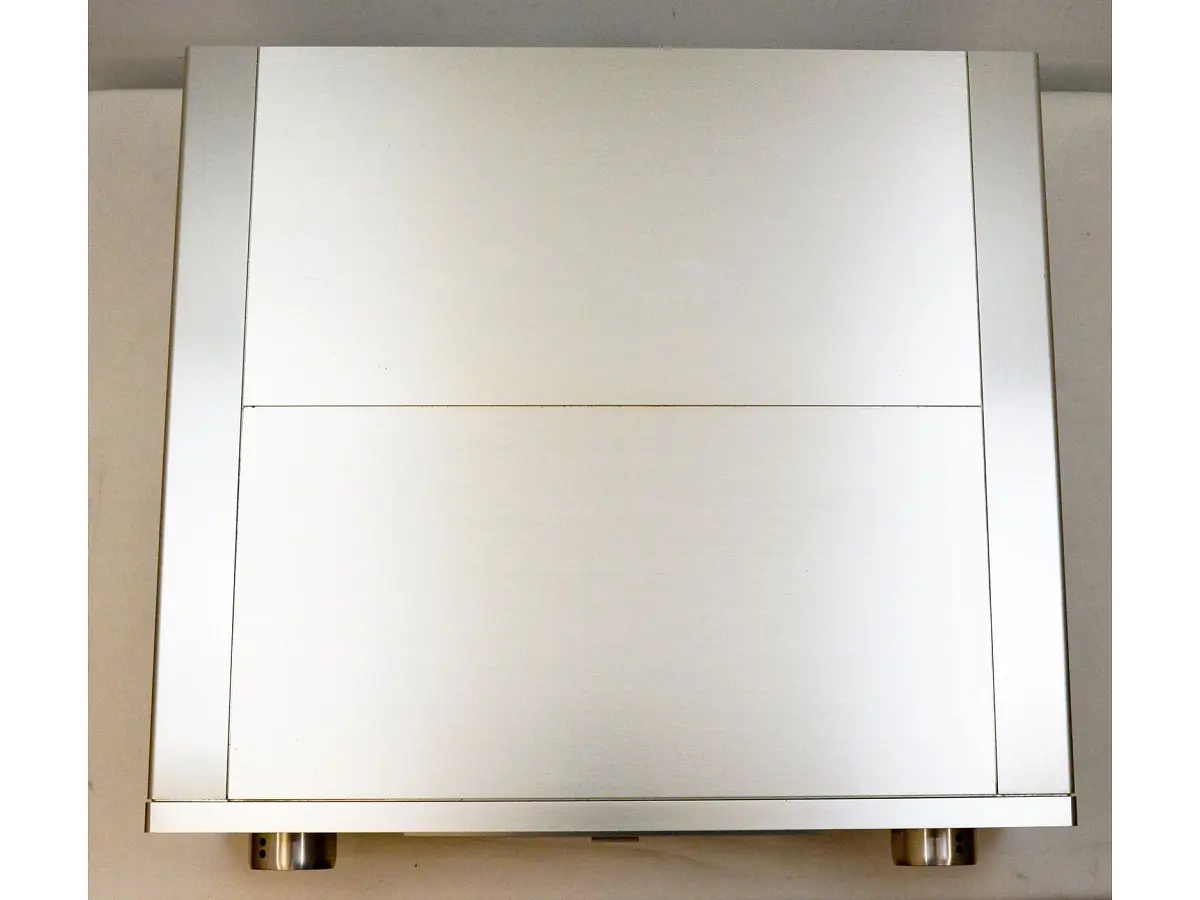

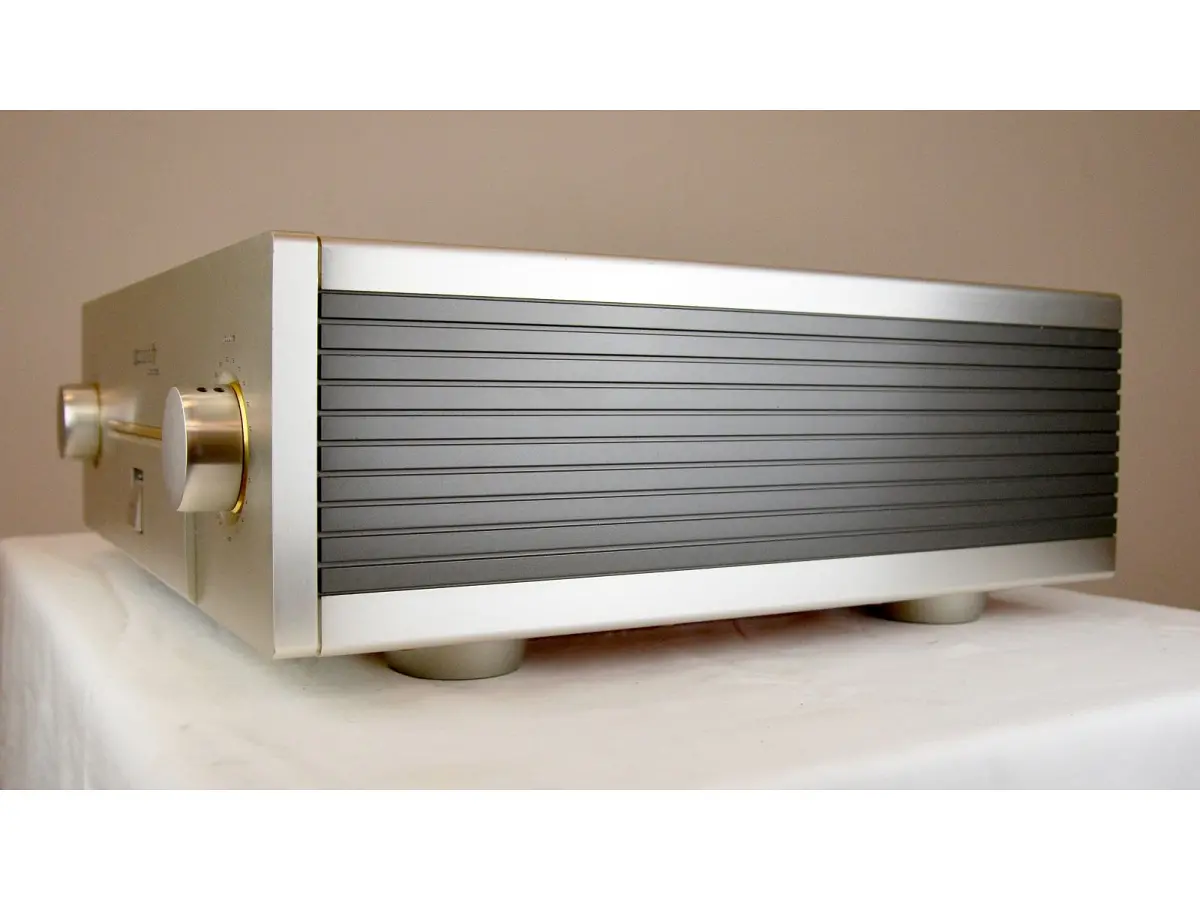

Pioneer Exclusive C7

Preamplificatore stereo progettato con l’obiettivo di ridurre al minimo gli errori di trasmissione tra i due canali e mantenere il più possibile omogeneo il percorso del segnale destro e sinistro. Il progetto adotta una struttura completamente indipendente per ciascun canale, dalla sezione di alimentazione fino ai terminali di ingresso e uscita sul pannello posteriore, con una disposizione interna simmetrica e separata dei componenti.

La progettazione tiene conto anche degli effetti esercitati dal campo magnetico, dalla temperatura e dalle vibrazioni sulla riproduzione dei due canali. Per questo motivo vengono utilizzati trasformatori sviluppati per operare con una bassa densità di flusso magnetico e condensatori di alimentazione progettati per compensare reciprocamente i campi magnetici generati dai poli positivo e negativo. Il telaio in alluminio pressofuso contribuisce al controllo delle vibrazioni e delle risonanze, mentre i circuiti stampati sono isolati meccanicamente mediante supporti realizzati con materiali specifici per lo smorzamento delle vibrazioni.

Anche la gestione termica viene considerata nella progettazione del circuito. La disposizione dei componenti e delle sorgenti di calore è studiata per mantenere condizioni di temperatura il più possibile uniformi tra i due canali, limitando le variazioni delle caratteristiche elettriche dei conduttori e degli altri componenti dovute al riscaldamento.

Il circuito di amplificazione utilizza una configurazione a due amplificatori e due buffer per canale. Un buffer è inserito tra il selettore degli ingressi e il controllo del volume e un secondo tra il controllo del volume e il selettore di fase, consentendo di pilotare questi stadi a bassa impedenza a partire da una sorgente ad alta impedenza. I due amplificatori flat impiegano circuiti realizzati mediante Hybrid IC con substrato in alluminio, scelto per le sue caratteristiche di conducibilità termica e schermatura.

L’alimentazione è suddivisa mediante tre trasformatori indipendenti, dedicati rispettivamente al canale sinistro, al canale destro e ai circuiti di controllo. I trasformatori sono progettati per operare a bassa densità di flusso, con l’obiettivo di contenere la generazione di rumore e ridurre l'influenza dei campi magnetici sui circuiti audio. I condensatori di livellamento adottano inoltre una configurazione complementare studiata per compensare i campi magnetici generati dalle sezioni positiva e negativa dell’alimentazione.

La sezione di ingresso utilizza un circuito di massa separato che permette di interrompere contemporaneamente il conduttore di segnale e quello di massa. Questa soluzione limita la possibilità che disturbi provenienti da altri apparecchi collegati all'impianto vengano trasferiti al preamplificatore attraverso la linea di massa.

Il controllo del volume e la selezione delle funzioni sono progettati per mantenere l’indipendenza dei due canali. Il Pioneer Exclusive C7 utilizza un sistema di comando remoto integrato nel telaio che permette di azionare i selettori e il volume mantenendo la separazione fisica tra i circuiti destro e sinistro. Quando i comandi vengono utilizzati manualmente dal pannello frontale, i selettori situati nella parte posteriore vengono posizionati mediante motori; al termine dell’operazione il sistema di azionamento viene disattivato, evitando che il circuito di comando rimanga attivo durante l’ascolto.

Il cablaggio del percorso del segnale utilizza conduttori schermati in rame OFC con purezza del 99,99%, mentre l’alimentazione dei tre trasformatori viene affidata a un cavo di rete a sei conduttori realizzato in rame OFC di elevata sezione. L’isolamento del cablaggio prevede una struttura a doppio isolamento e l’impiego di carbonio come pigmento del materiale isolante, soluzione adottata per limitare anche l’influenza delle caratteristiche del materiale isolante sul segnale.

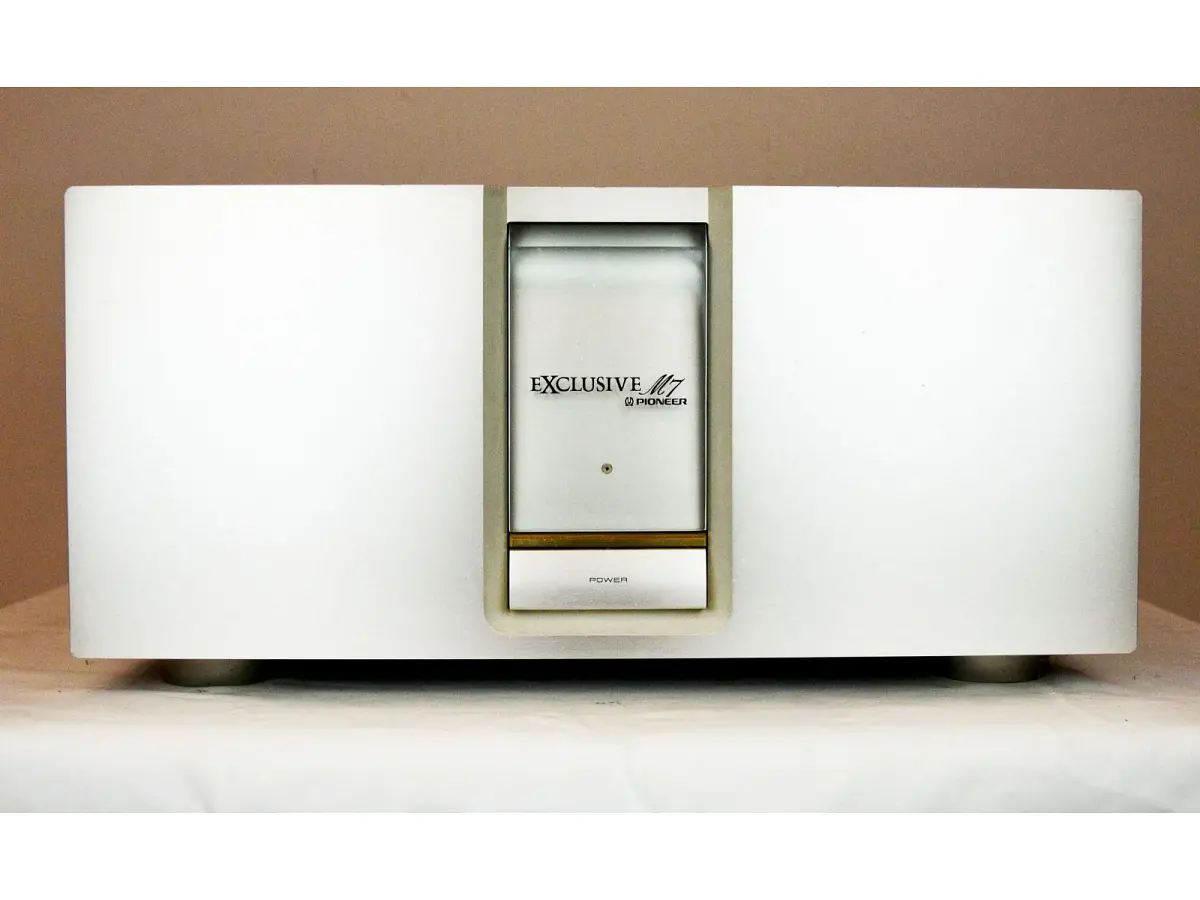

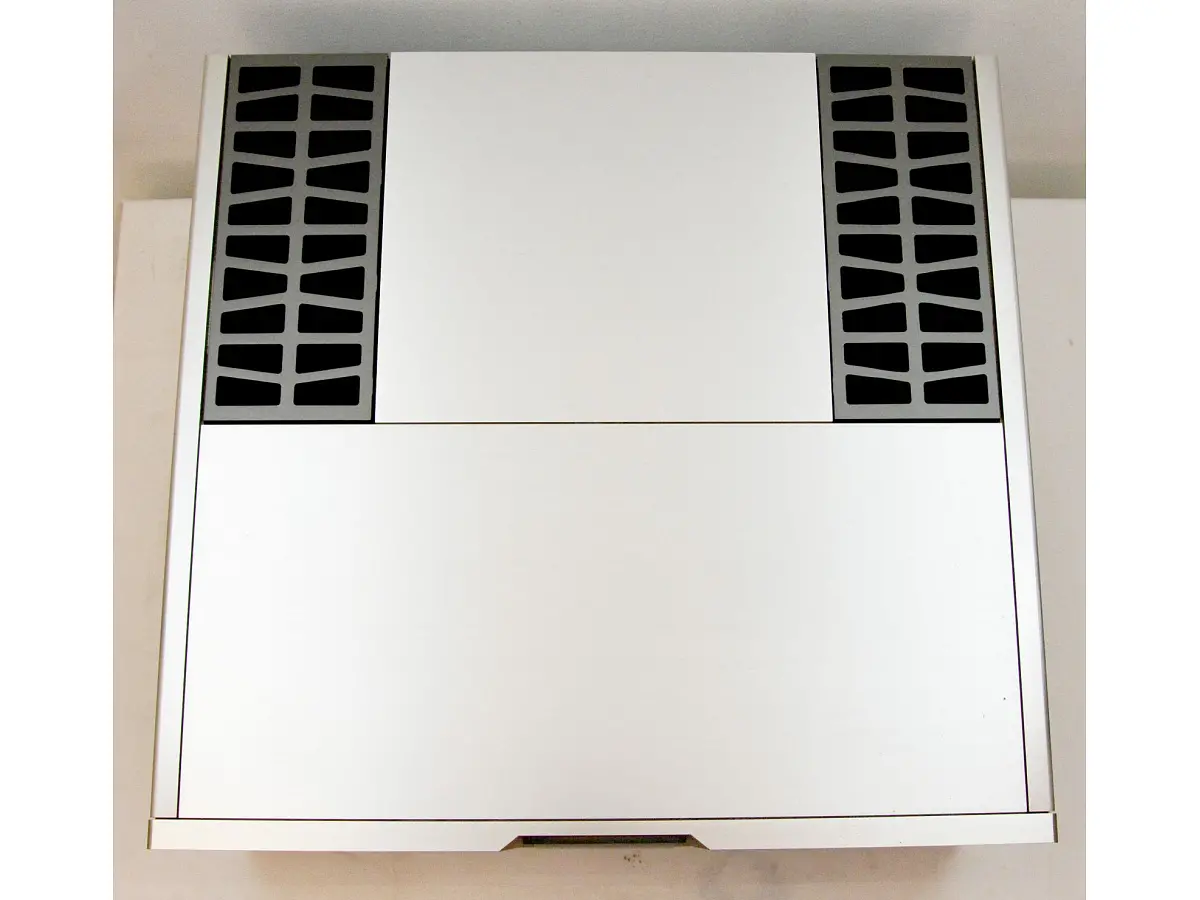

Pioneer Exclusive M7

Amplificatore finale monofonico progettato per il funzionamento in classe A, una configurazione che elimina per principio la distorsione di crossover e quella associata ai processi di commutazione. Il progetto separa in modo netto gli stadi di amplificazione in tensione e di amplificazione in corrente, con l’obiettivo di migliorare il pilotaggio dei diffusori anche in presenza di carichi impegnativi e di contenere la distorsione.

Lo stadio di amplificazione in tensione utilizza un Hybrid IC con substrato in alluminio e impiega una configurazione con controreazione negativa per ottenere una precisa amplificazione del segnale. Lo stadio finale adotta invece una struttura Darlington a cinque stadi, con due transistor di pilotaggio in parallelo e sei transistor di potenza per ramo in configurazione push-pull parallela. Questa architettura consente di ottenere un’elevata capacità di erogazione di corrente mantenendo contenuti i livelli di distorsione anche nello stadio di potenza.

Gli stadi di amplificazione in tensione e di potenza sono inoltre separati fisicamente all’interno del telaio, così da limitare le interferenze reciproche. Il progetto adotta un percorso del segnale privo di un anello di controreazione dall’uscita all’ingresso, soluzione studiata per ridurre l’influenza sulla riproduzione dei segnali indesiderati generati dal comportamento dei diffusori e dalle interferenze ad alta frequenza captate dai cavi di potenza.

La costruzione interna segue un criterio di simmetria tra i rami positivo e negativo dell’alimentazione. La disposizione dei circuiti, la distribuzione della temperatura e la struttura meccanica sono studiate per mantenere condizioni il più possibile uniformi sui due lati, riducendo gli effetti sulla distorsione dovuti alle variazioni termiche, ai campi magnetici e alle deformazioni meccaniche del telaio.

L'alimentazione utilizza un trasformatore toroidale di grande capacità, caratterizzato da un basso flusso disperso e da una buona stabilità della regolazione. Gli avvolgimenti di elevata sezione contribuiscono a ridurre l'impedenza della sorgente e a contenere l'aumento della temperatura durante il funzionamento. Due trasformatori distinti sono dedicati rispettivamente alle alimentazioni positiva e negativa, mentre un sistema di raddrizzamento a doppio ponte contribuisce a ridurre l'impedenza dell'alimentazione e a migliorare il controllo del diffusore.

Lo stadio di uscita utilizza un circuito di protezione progettato senza relè direttamente inseriti nel percorso del segnale. Questa soluzione riduce il numero di contatti presenti lungo il percorso audio e limita l'influenza del circuito di protezione sulla trasmissione del segnale.

Il telaio utilizza materiali in alluminio di elevato spessore e una struttura progettata per mantenere la rigidità meccanica e limitare le deformazioni provocate dalle vibrazioni esterne e dal calore generato durante il funzionamento. Il trasformatore di alimentazione è installato mediante un sistema di fissaggio flottante che contribuisce a ridurre la trasmissione delle vibrazioni al telaio.

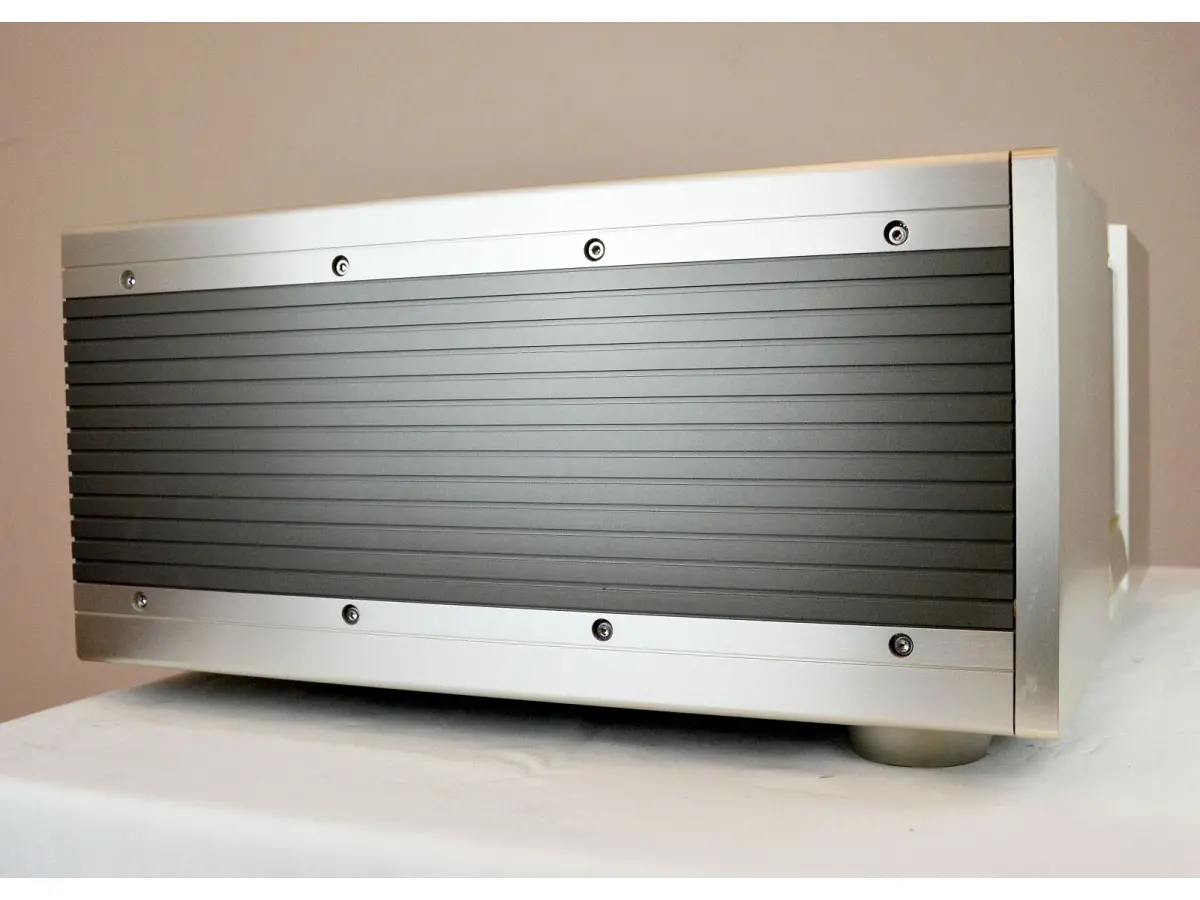

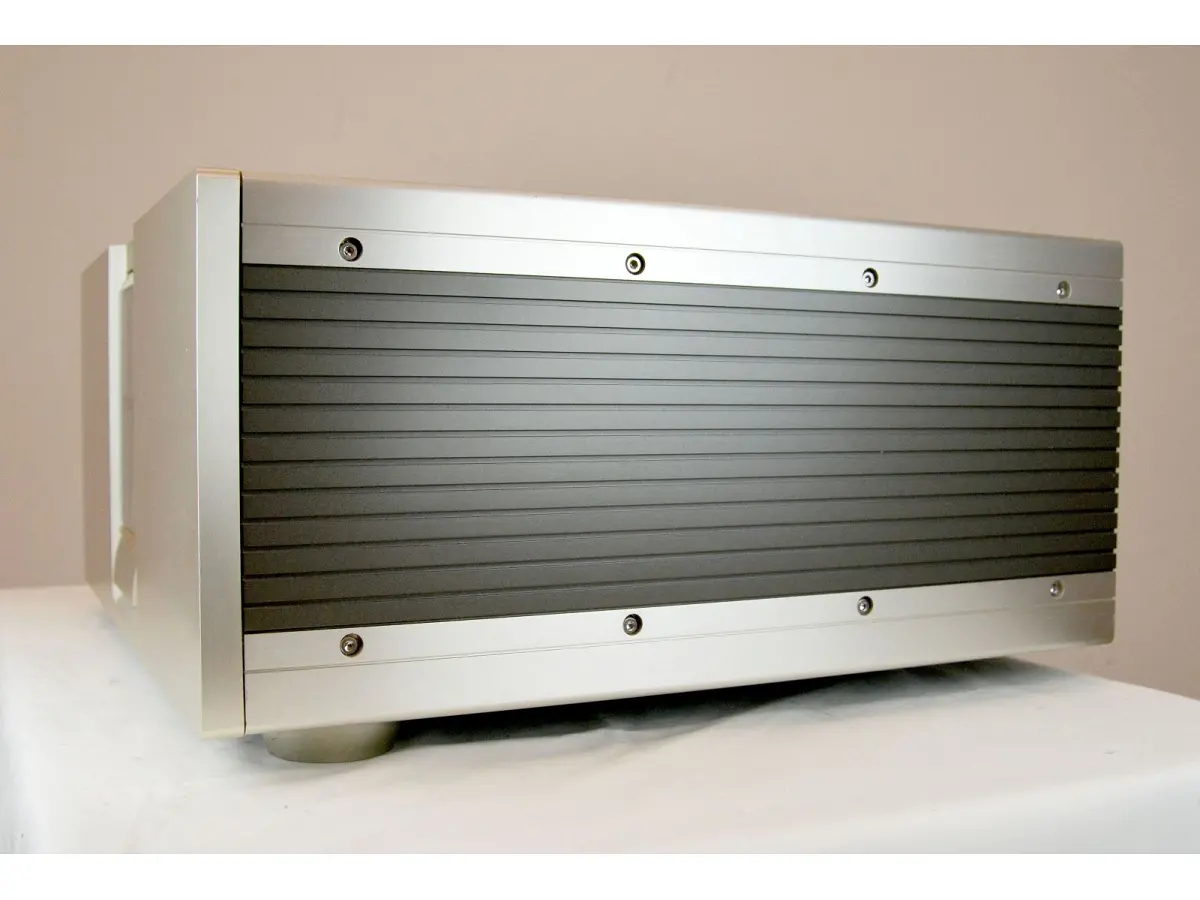

La dissipazione termica è affidata a grandi dissipatori disposti in modo da uniformare il più possibile la temperatura tra i rami positivo e negativo dell'amplificatore. Le diverse sezioni circuitali sono inoltre separate mediante schermature, con l'obiettivo di limitare le interferenze elettromagnetiche tra i vari stadi.

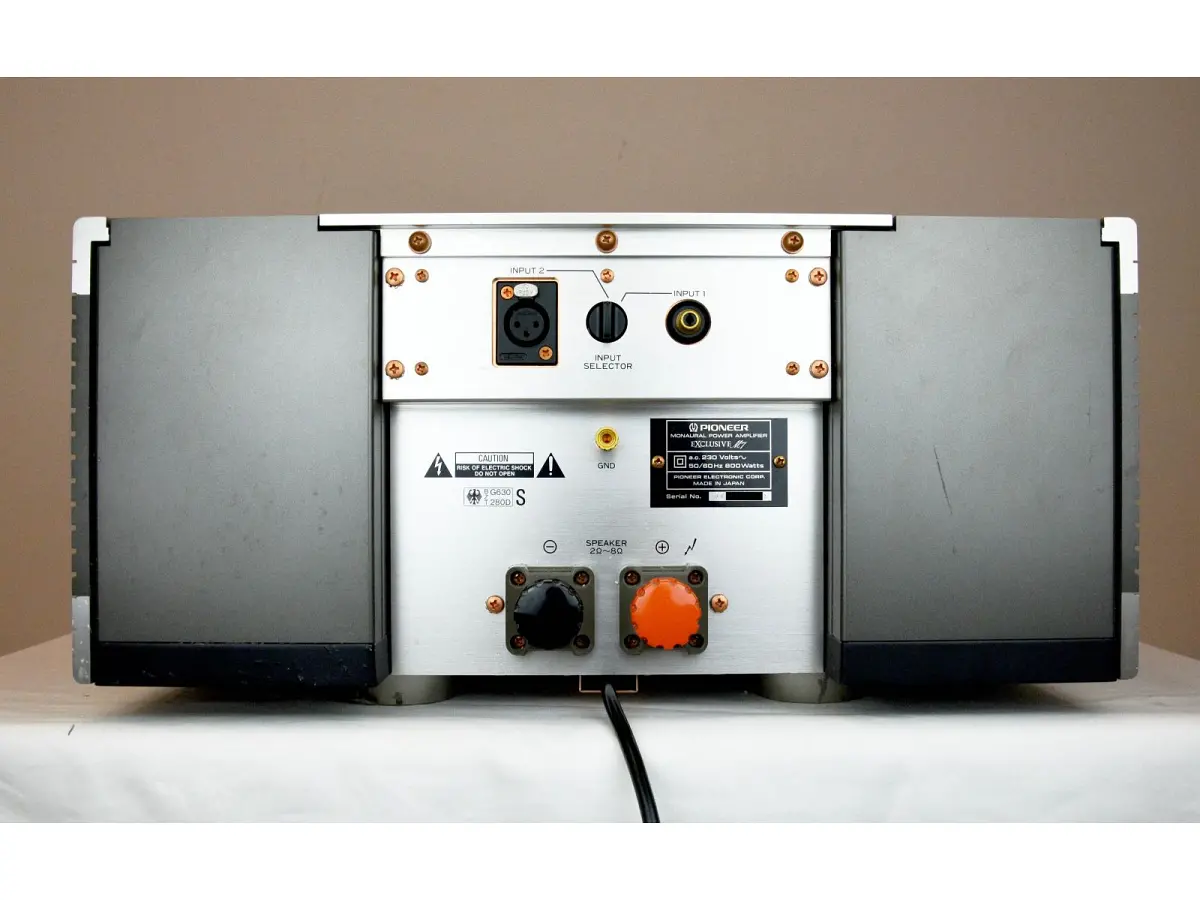

Gli ingressi comprendono sia un connettore RCA sbilanciato sia un ingresso bilanciato con connettore di tipo XLR, consentendo l'integrazione dell'amplificatore in differenti configurazioni di impianto.

I terminali per i diffusori sono di tipo a serraggio, progettati per accettare anche cavi di elevata sezione, e presentano contatti dorati per favorire una connessione stabile.

L'alimentazione dei trasformatori dedicati ai rami positivo e negativo utilizza un cavo a sei conduttori in rame OFC di elevata sezione, scelto per la sua conducibilità. Il cavo adotta inoltre una struttura a doppio isolamento e materiali di rivestimento selezionati; la spina presenta l'indicazione della polarità per facilitare il corretto collegamento alla rete elettrica.

La realizzazione del Pioneer Exclusive M7 prevede una selezione accurata dei componenti utilizzati nei diversi stadi, inclusi trasformatori, transistor, circuiti integrati e materiali del telaio. Ogni apparecchio viene inoltre sottoposto a verifiche funzionali e a una valutazione d'ascolto prima della commercializzazione, con l'obiettivo di controllare anche gli aspetti della riproduzione non direttamente rilevabili attraverso le sole misurazioni strumentali.

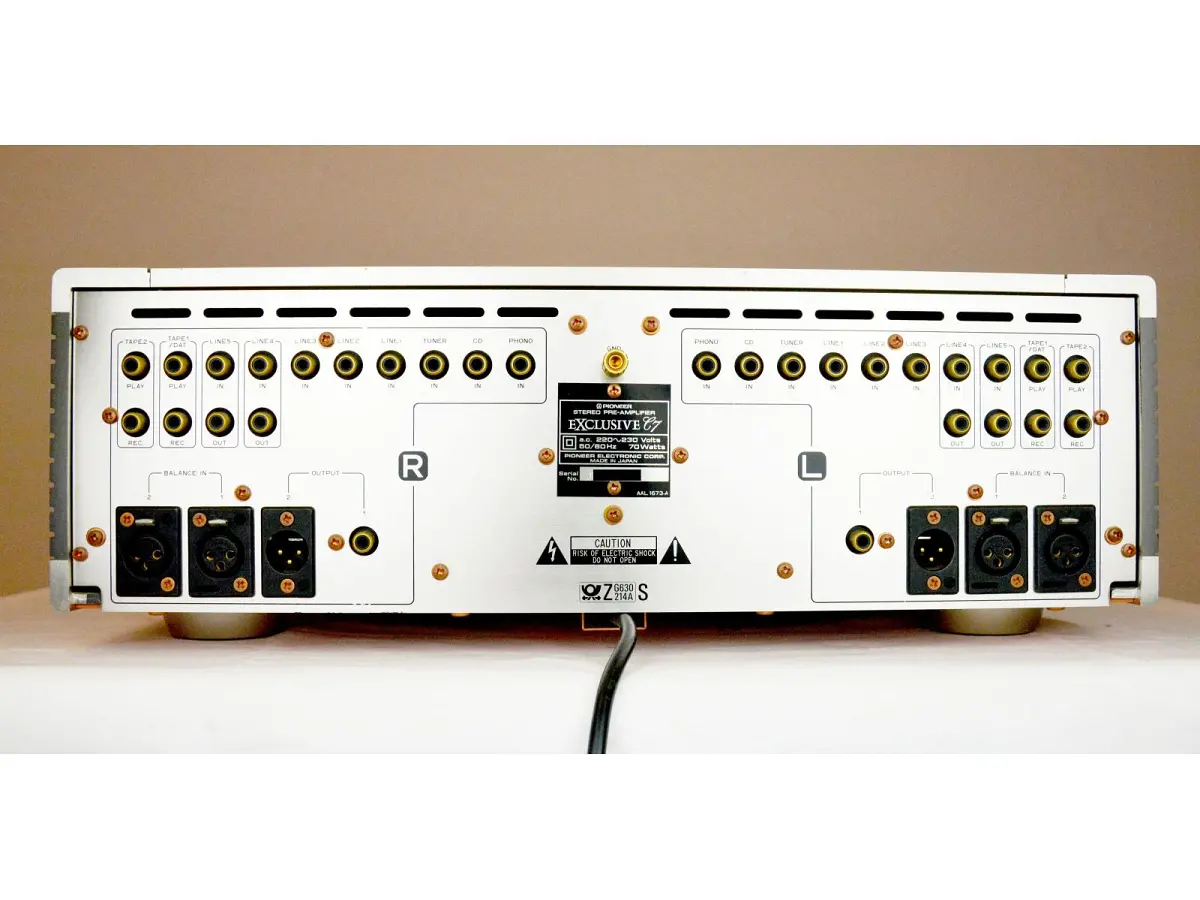

Specifiche tecniche Exclusive C7:

• Tipo: preamplificatore stereo
• Sensibilità / impedenza d’ingresso: Phono MM: 2,5 mV / 50 kΩ; CD, Tuner, Line 1, 2, 3, 4, 5, Tape Play 1, Tape 2: 150 mV / 50 kΩ; Balance In 1, 2: 150 mV / 600 Ω
• Livello / impedenza d’uscita: Tape Rec 1, 2: 150 mV / 1 kΩ; Output 1: 1 V / 0,1 Ω; Output 2 bilanciato: 1 V / 200 Ω
• Livello massimo d’uscita (0,01% di distorsione, 20 Hz – 20 kHz): Tape Rec 1, 2: ≥12 V (con ingresso Phono); Line 4, 5 Out: ≥12 V (con ingresso Phono); Output 1: ≥5 V / 600 Ω; Output 2 bilanciato: ≥3 V / 600 Ω, ≥5 V / 10 kΩ
• Massimo livello d’ingresso Phono: Phono MM: ≥200 mV (1 kHz, 0,01% di distorsione)
• Rapporto segnale/rumore: Phono MM: 87 dB; Aux: 105 dB
• Alimentazione: 100 V AC, 50/60 Hz
• Assorbimento: 70 W
• Dimensioni (L × A × P): 460 × 158 × 446 mm
• Peso: 27,5 kg

Specifiche tecniche Exclusive M7:

• Tipo: amplificatore finale monofonico in classe A
• Potenza nominale: 480 W su 2 Ω; 240 W su 4 Ω; 120 W su 8 Ω
• Sensibilità / impedenza d’ingresso: Input 1 (coassiale): 1,0 V / 10 kΩ; Input 2 (bilanciato): 1,0 V / 2,2 kΩ (3° pin caldo)
• Terminali d’uscita: diffusori: 2 – 8 Ω
• Risposta in frequenza: 5 Hz – 100 kHz, +0 / -1 dB
• Fattore di smorzamento: 100 (8 Ω)
• Rapporto segnale/rumore: 120 dB (rete A, ingresso in corto)
• Alimentazione: 100 V AC, 50/60 Hz
• Assorbimento: 440 W
• Dimensioni (L × A × P): 460 × 220 × 441 mm
• Peso: 47 kg
