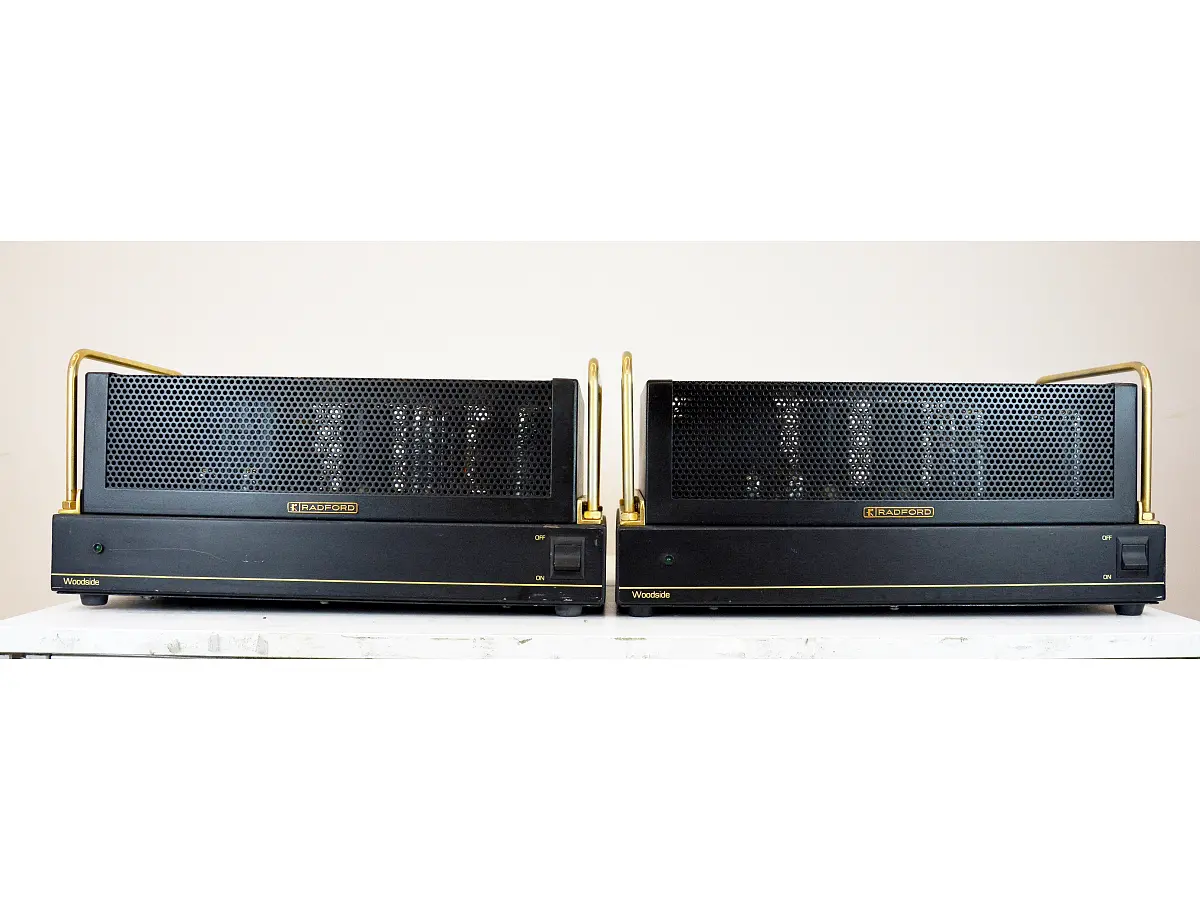

RADFORD WOODSIDE MA50 RENAISSANCE

Usato. In discrete condizioni. Presentano diversi segni di usura visibili in foto. Sprovvisti di imballi originali.

Il Woodside MA50 Renaissance è un amplificatore finale monofonico valvolare progettato come evoluzione della precedente produzione Radford e sviluppato da John Widgery, già responsabile dello stabilimento Radford e della progettazione dei trasformatori di uscita della serie STA-25. Il progetto nasce con l'obiettivo di superare alcuni limiti riscontrati nei precedenti amplificatori Renaissance, intervenendo in particolare sulla sezione di alimentazione, sulla circuitazione e sul controllo del carico.

La sezione di alimentazione adotta una configurazione completamente regolata e disaccoppiata, sviluppata dal progettista americano Arnold Weisenberg. Un regolatore a stato solido limita le interazioni tra i diversi stadi e riduce l'impedenza interna tra le sezioni del circuito. Il trasformatore di alimentazione toroidale dispone di una capacità di corrente pari a circa cinque volte il fabbisogno a riposo e utilizza tre avvolgimenti separati per i filamenti, dedicati rispettivamente alle due coppie di valvole finali e agli stadi driver. La capacità complessiva di filtraggio raggiunge 750 µF a 450 V.

Lo stadio d'ingresso utilizza una valvola ECC811 con accoppiamento diretto e carico attivo realizzato mediante un doppio triodo 12AX7. A questo segue una 12AU7 configurata come cathode follower, soluzione adottata per limitare l'effetto Miller e mantenere stabile il comportamento dello stadio alle alte frequenze. Il segnale viene quindi trasferito al phase splitter attraverso un condensatore in polipropilene.

Lo stadio finale utilizza due coppie selezionate di pentodi di potenza Tesla EL34 in configurazione push-pull parallela e funzionamento in classe A. Il circuito dispone di polarizzazione automatica, eliminando la necessità di effettuare manualmente la regolazione della corrente di bias quando vengono sostituite le valvole.

Una caratteristica specifica del progetto è il trasformatore di uscita multi-sezione sviluppato da John Widgery. Il secondario dispone di una singola coppia di prese progettata per il collegamento a diffusori con impedenza compresa nell'intervallo tipico dei moderni sistemi di altoparlanti, anziché delle tradizionali prese multiple per 4, 8 e 16 ohm. La configurazione è associata a una bassa impedenza interna e a un elevato fattore di smorzamento, con l'obiettivo di migliorare il controllo dei trasduttori alle basse frequenze.

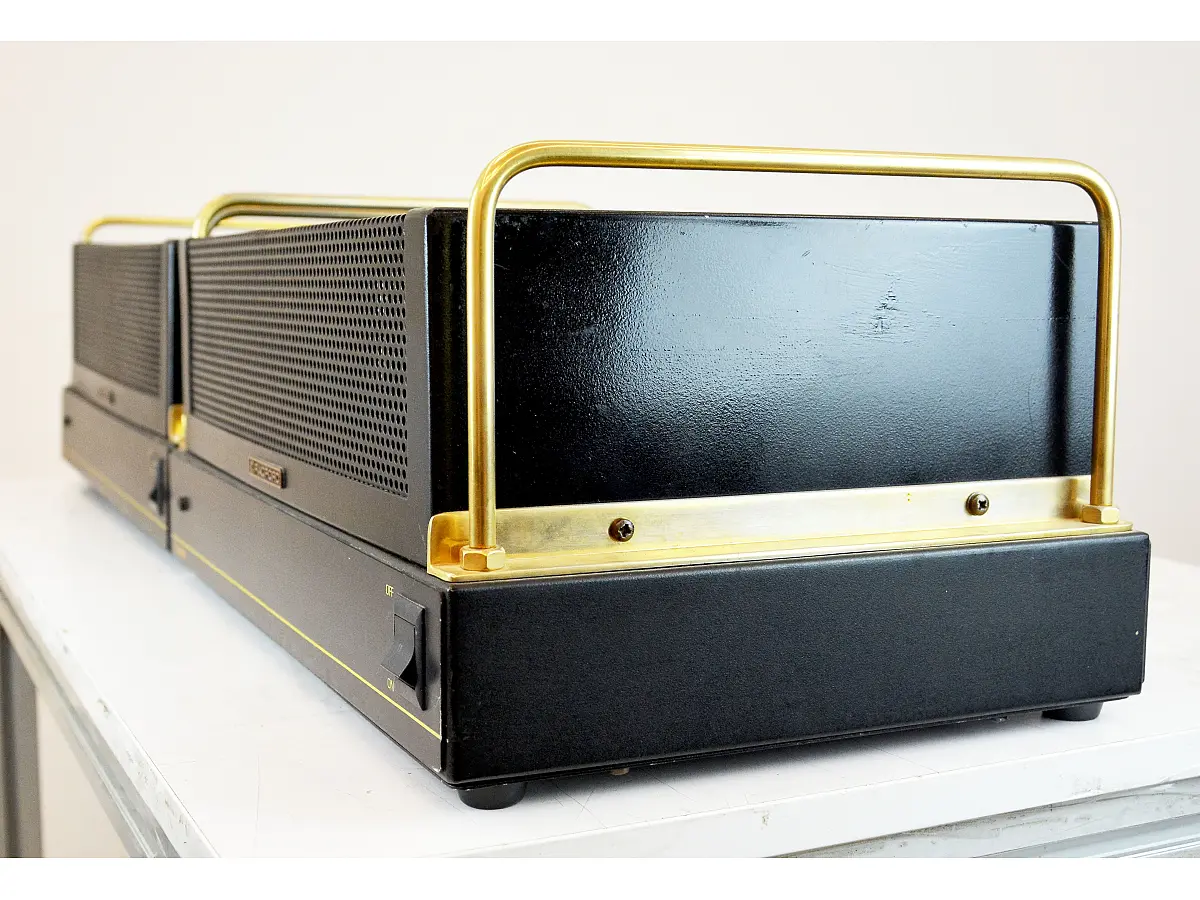

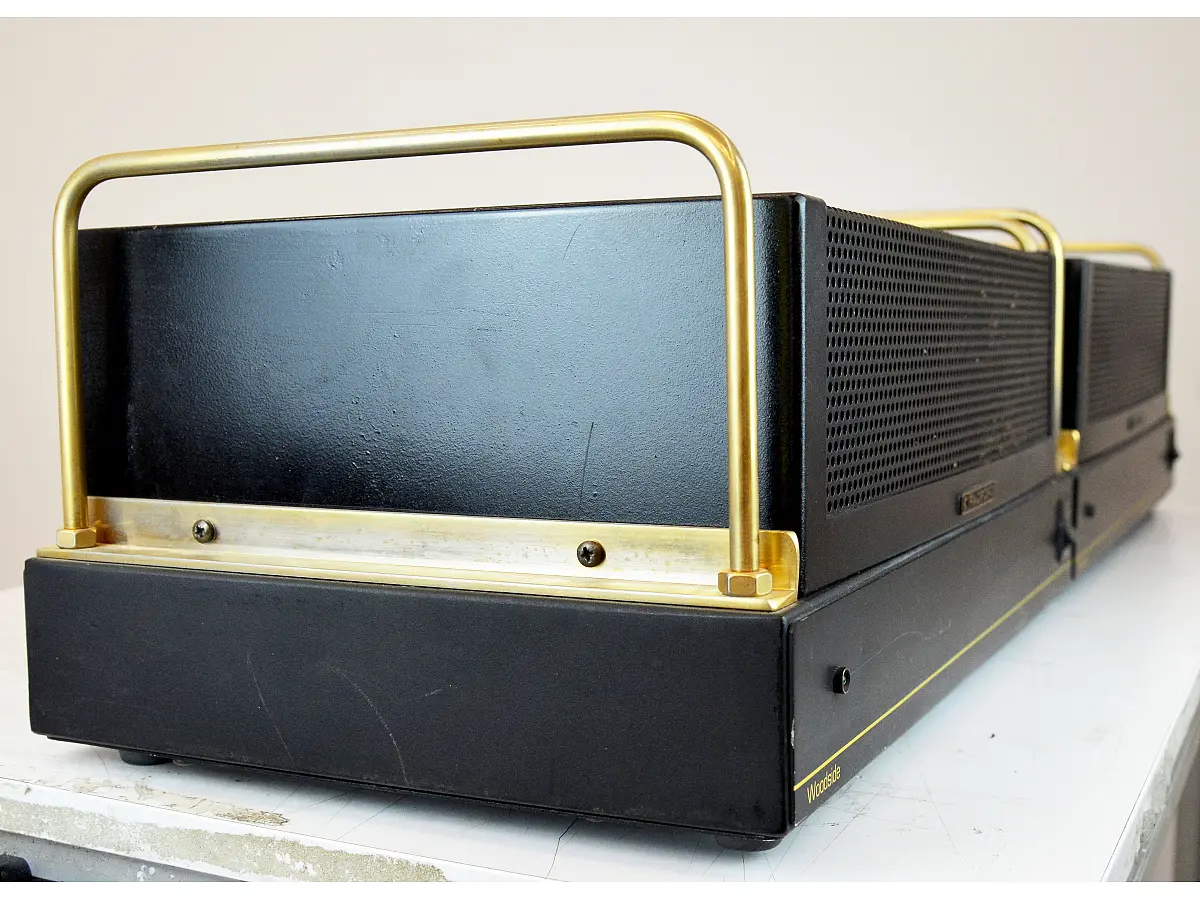

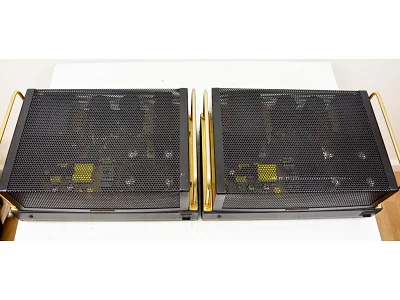

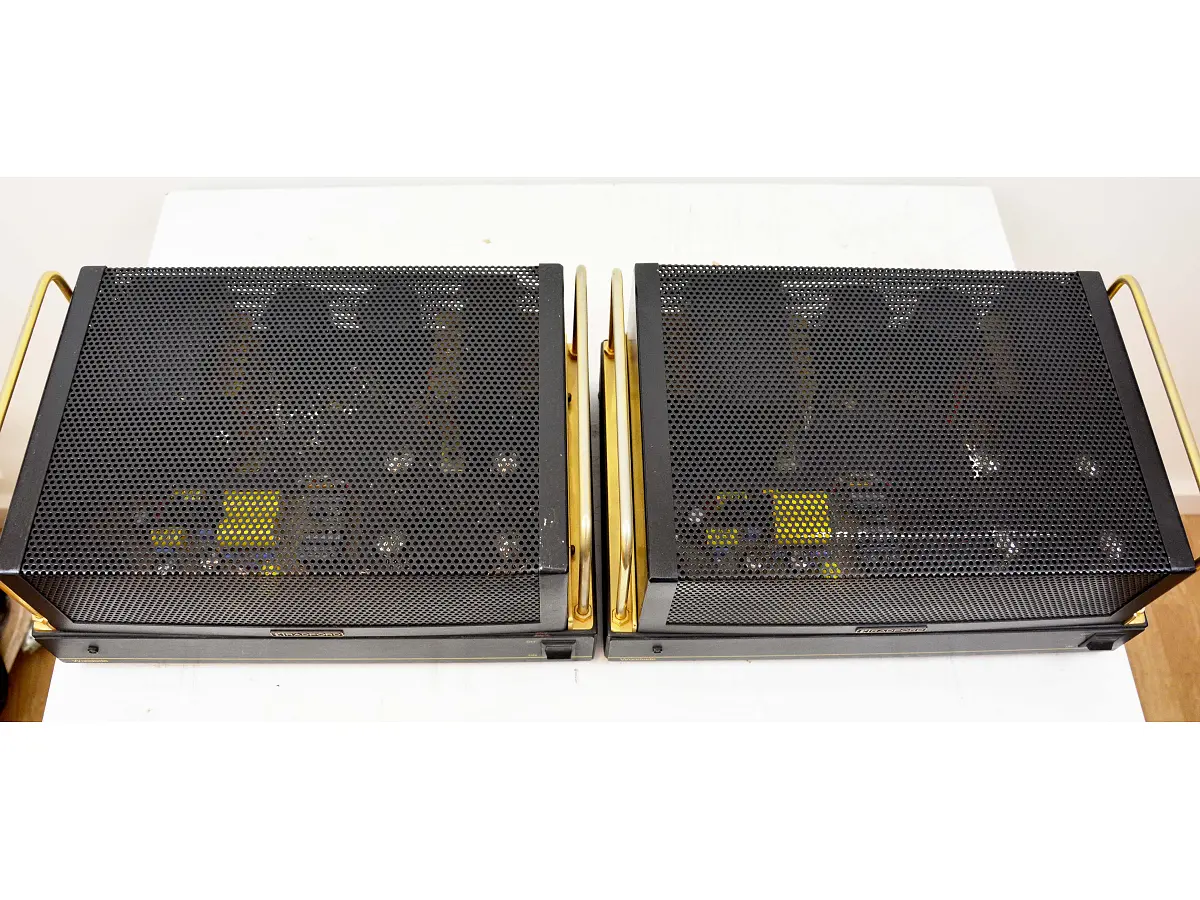

Il telaio presenta una costruzione caratterizzata da pannelli laterali con finitura dorata e da maniglie laterali ispirate alla tradizione Radford. Le maniglie facilitano la movimentazione dell'amplificatore e possono essere utilizzate anche come supporto durante gli interventi di manutenzione nella parte inferiore dello chassis. La sezione superiore è protetta da una griglia metallica nera perforata che lascia visibili le valvole e favorisce la dissipazione del calore.

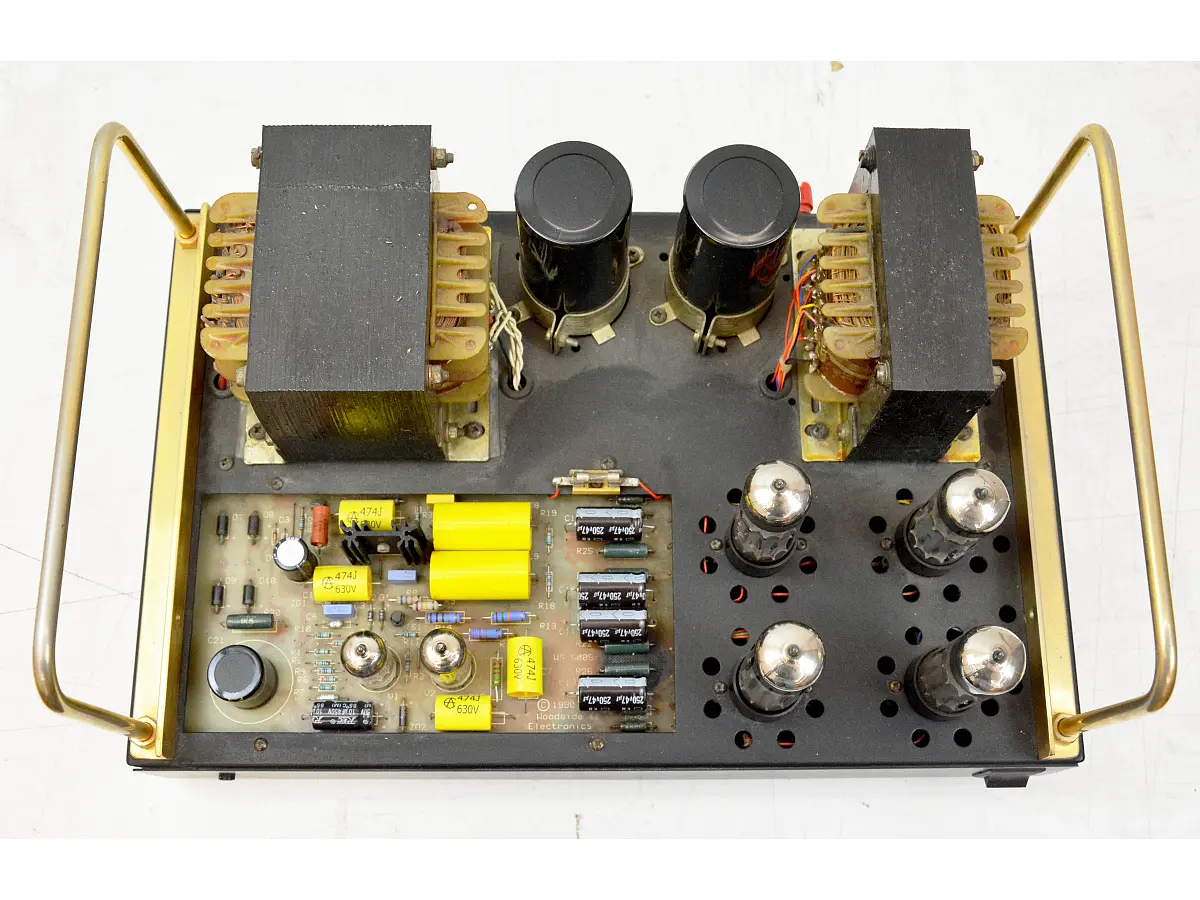

La disposizione interna separa il trasformatore di alimentazione e il circuito stampato dal gruppo delle valvole finali e dal grande trasformatore di uscita. I trasformatori utilizzano terminali a saldare anziché cablaggi volanti e il collegamento viene realizzato con conduttori in argento. Gli zoccoli delle valvole non sono fissati direttamente al circuito stampato, così da limitare il trasferimento del calore generato dalle valvole verso i componenti allo stato solido.

La ventilazione dello chassis è studiata per favorire un effetto camino attorno alle valvole EL34. L'aria viene aspirata attraverso le aperture presenti nella base, attraversa le zone di ventilazione intorno agli zoccoli e viene espulsa attraverso la griglia superiore. I collegamenti interni e la realizzazione dei circuiti utilizzano un cablaggio accurato, con componentistica selezionata e connessioni dedicate tra scheda, zoccoli e trasformatori.

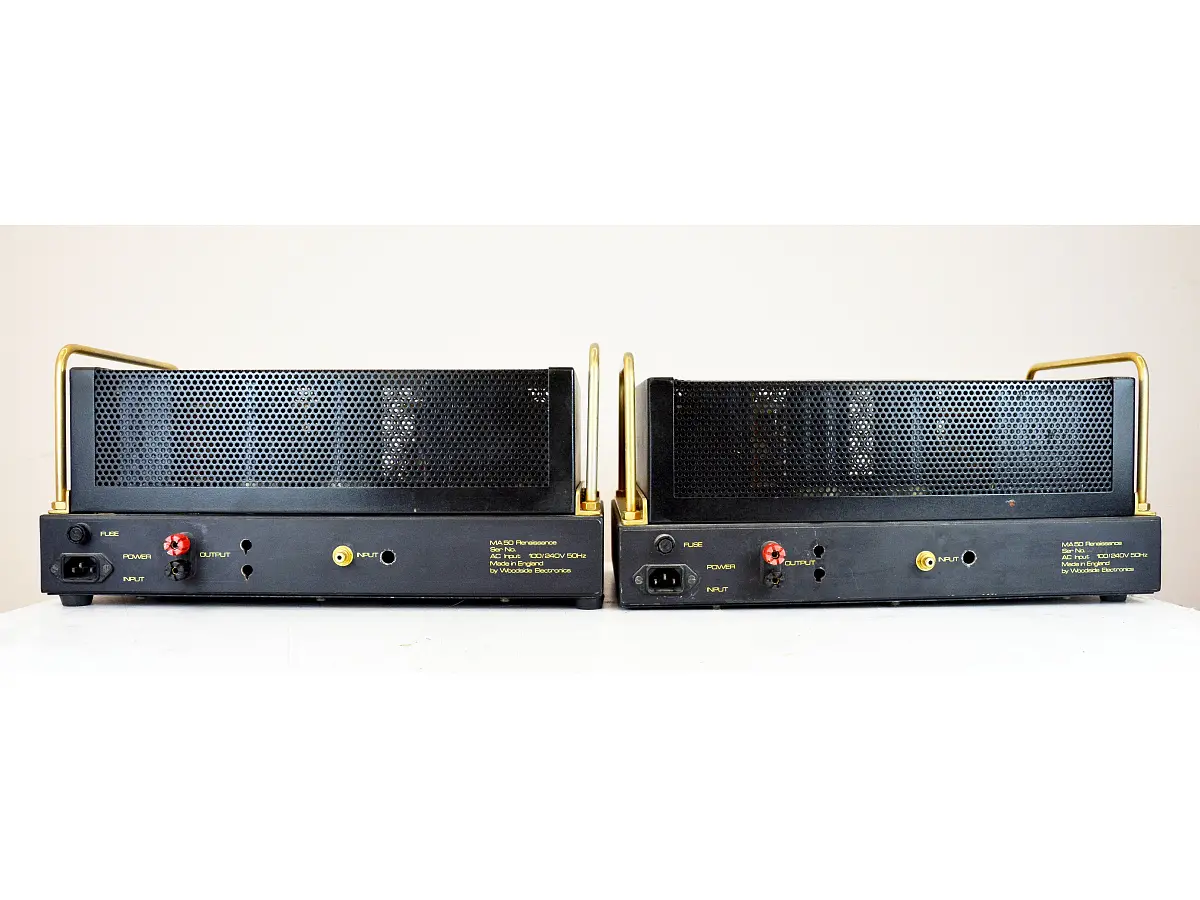

La sezione di uscita utilizza terminali per diffusori di tipo binding post a cinque vie, mentre la configurazione circuitale e l'alimentazione sono concepite per garantire un'elevata stabilità durante il funzionamento. L'architettura dell'amplificatore è orientata a mantenere percorsi del segnale contenuti e a separare efficacemente le diverse sezioni elettriche.

Il Woodside MA50 Renaissance si caratterizza per una riproduzione equilibrata e dettagliata, con una risposta alle basse frequenze controllata e una buona capacità di mantenere leggibilità e separazione anche con programmi musicali complessi. L'impostazione del progetto consente inoltre di ottenere una gamma media articolata e una risposta fluida alle alte frequenze, risultando particolarmente adatta all'abbinamento con diffusori elettrostatici e sistemi dinamici di elevata sensibilità.

Il Woodside MA50 Renaissance rappresenta quindi un finale monofonico valvolare basato su quattro EL34 per canale in configurazione push-pull parallela e classe A, con alimentazione regolata e disaccoppiata, trasformatori progettati specificamente, polarizzazione automatica e una costruzione meccanica orientata alla gestione delle vibrazioni, della dissipazione termica e della stabilità del circuito.

Specifiche tecniche:

• Configurazione: amplificatore finale monofonico valvolare; 4 × EL34 nello stadio d’uscita
• Potenza d’uscita: 50 W continui su 8 Ω a 1 kHz, THD ≤0,2%; 75 W continui su 4 Ω a 1 kHz, THD ≤0,2%
• Margine dinamico: 1,6 dB
• Corrente d’uscita di picco: 15 A
• Risposta in frequenza: 8 Hz–56 kHz
• Impedenza d’ingresso: 100 kΩ
• Sensibilità d’ingresso: 750 mV; guadagno in tensione equivalente 28,5 dB
• Slew rate: 15 V/µs
• Potenza assorbita: non specificata
• Dimensioni: 420 × 220 × 270 mm (L × A × P)
• Peso: circa 15 kg
