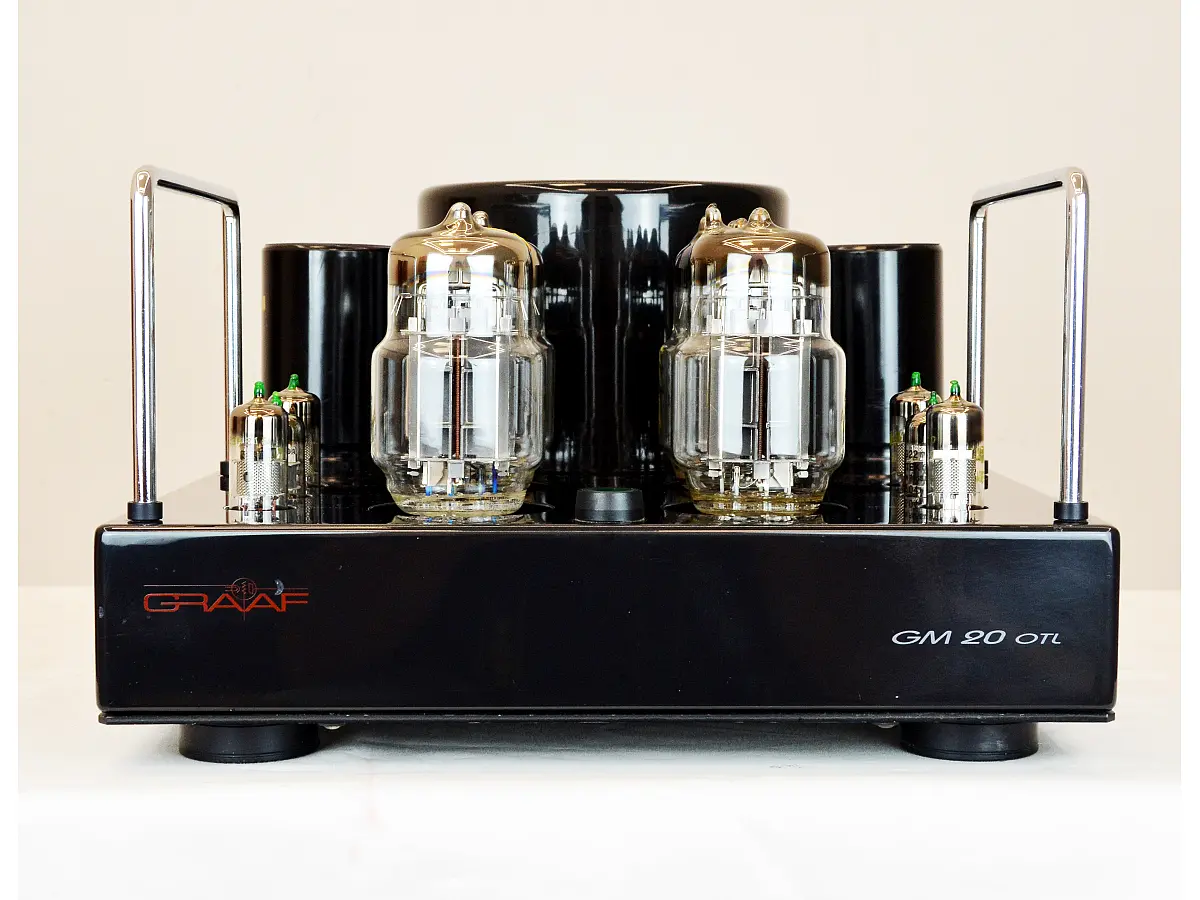

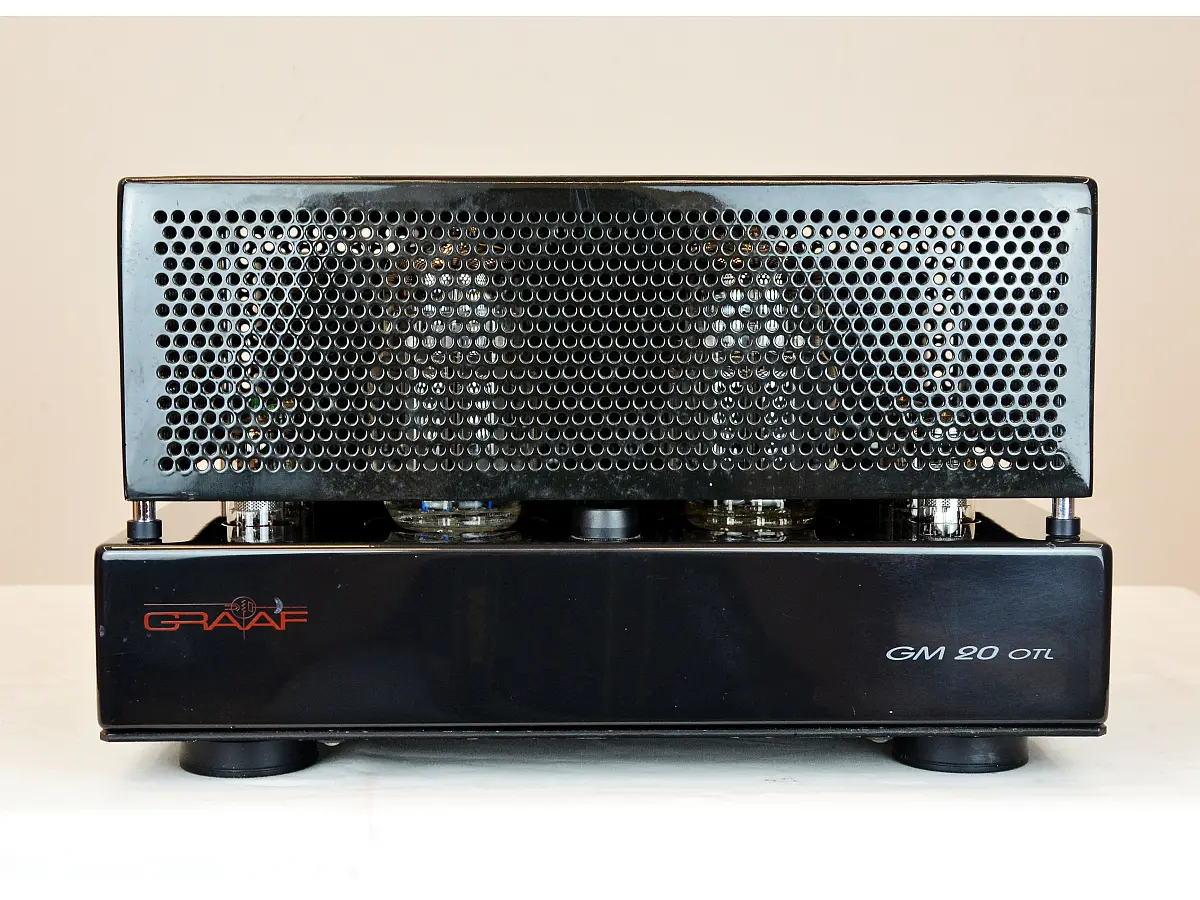

GRAAF GM20 OTL

Usato. In buone condizioni. Presenta alcuni segni di usura visibili anche in foto. Dotato di imballo originale.

Amplificatore di potenza valvolare progettato da Giovanni Mariani, fondatore di GRAAF, secondo una configurazione che elimina i trasformatori d’uscita dal percorso del segnale. La sigla OTL, Output Transformer-Less, identifica infatti una delle caratteristiche centrali del progetto, sviluppato per utilizzare direttamente le valvole finali nel pilotaggio dei diffusori. Il circuito adotta inoltre una configurazione OCL, Output Capacitor-Less, completamente differenziale e bilanciata, con accoppiamento in corrente continua.

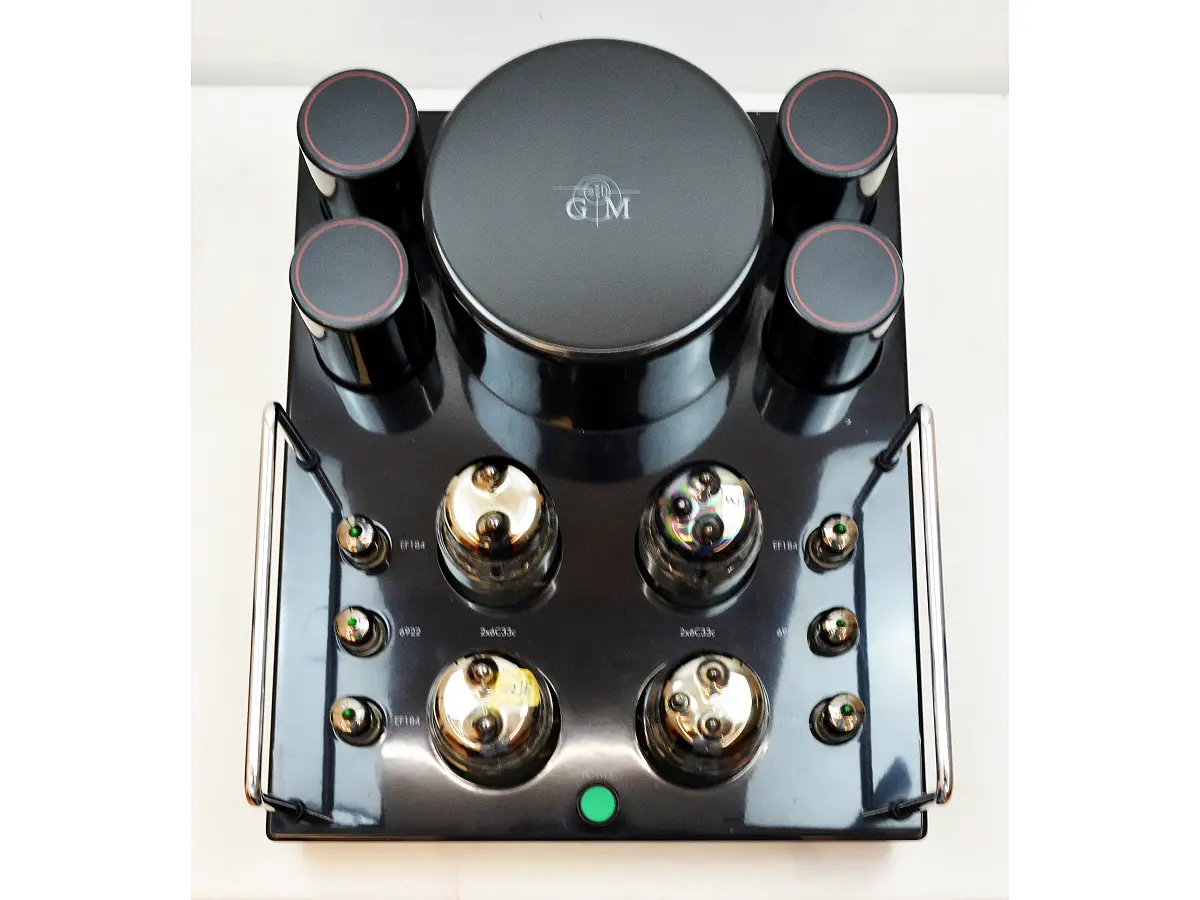

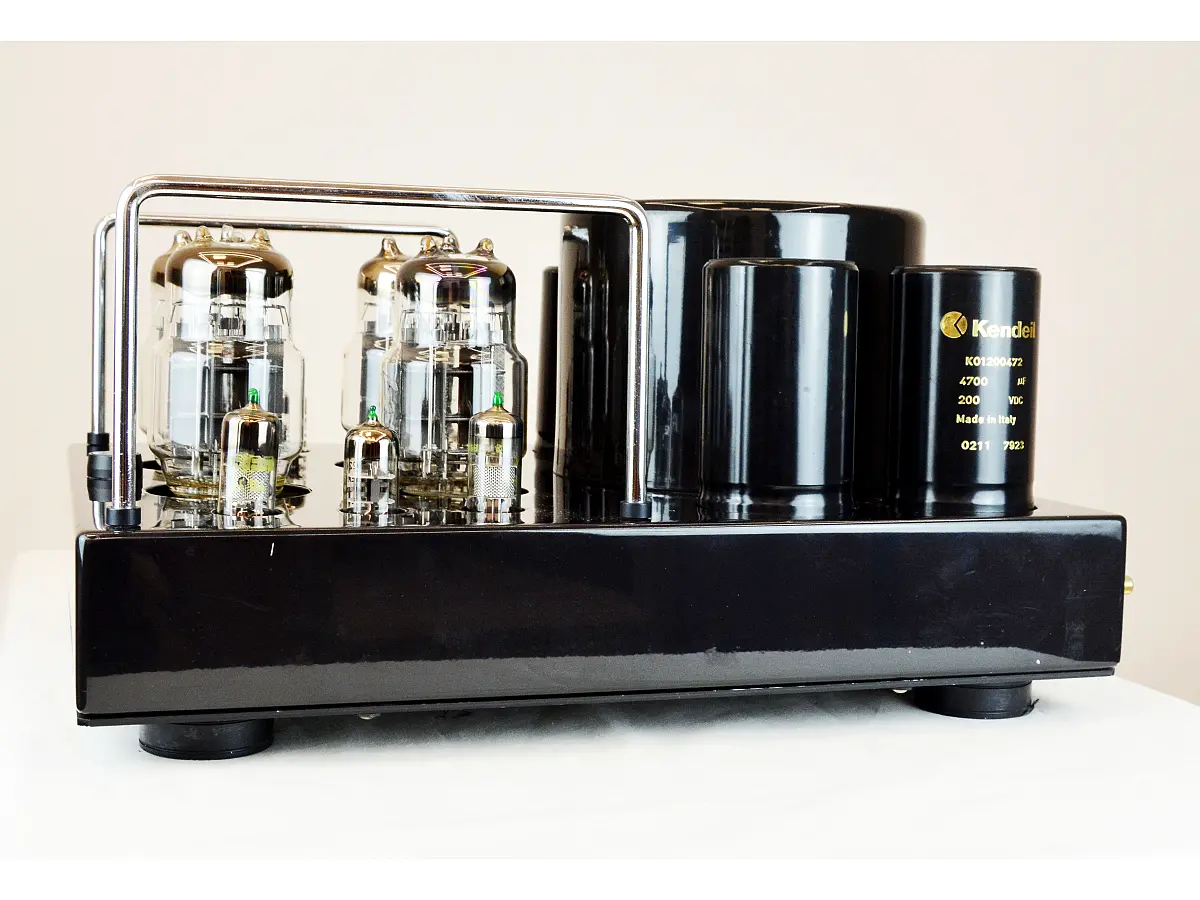

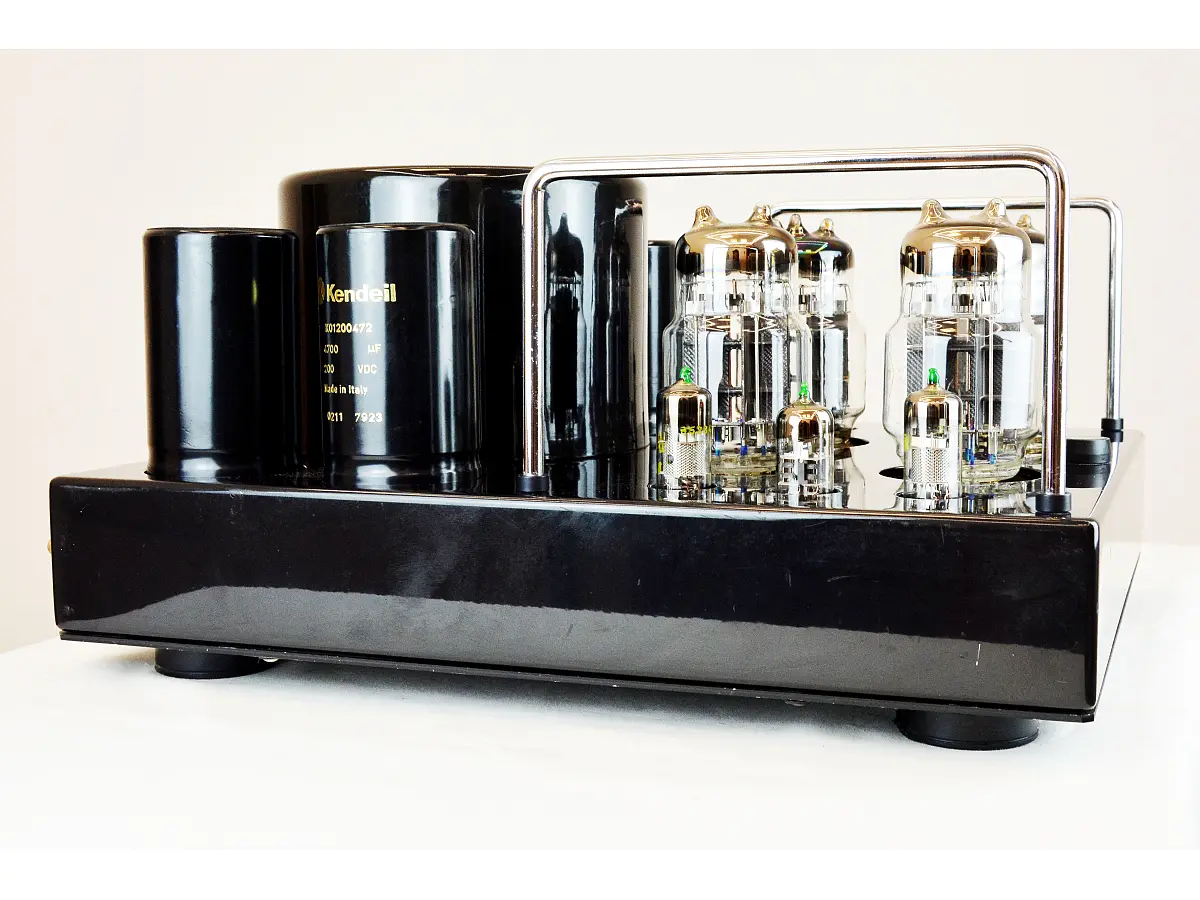

Lo stadio di potenza utilizza due triodi 6C33C per canale, valvole originariamente sviluppate per applicazioni militari e caratterizzate dalla capacità di erogare correnti elevate con tensioni di alimentazione relativamente contenute. Lo stadio di amplificazione in tensione impiega una doppia triodo 6922, utilizzata anche come invertitore di fase, seguita da due EF184 collegate a triodo e impiegate come driver delle valvole finali. L'insieme degli stadi è progettato per mantenere linearità e stabilità nel funzionamento dell'amplificatore.

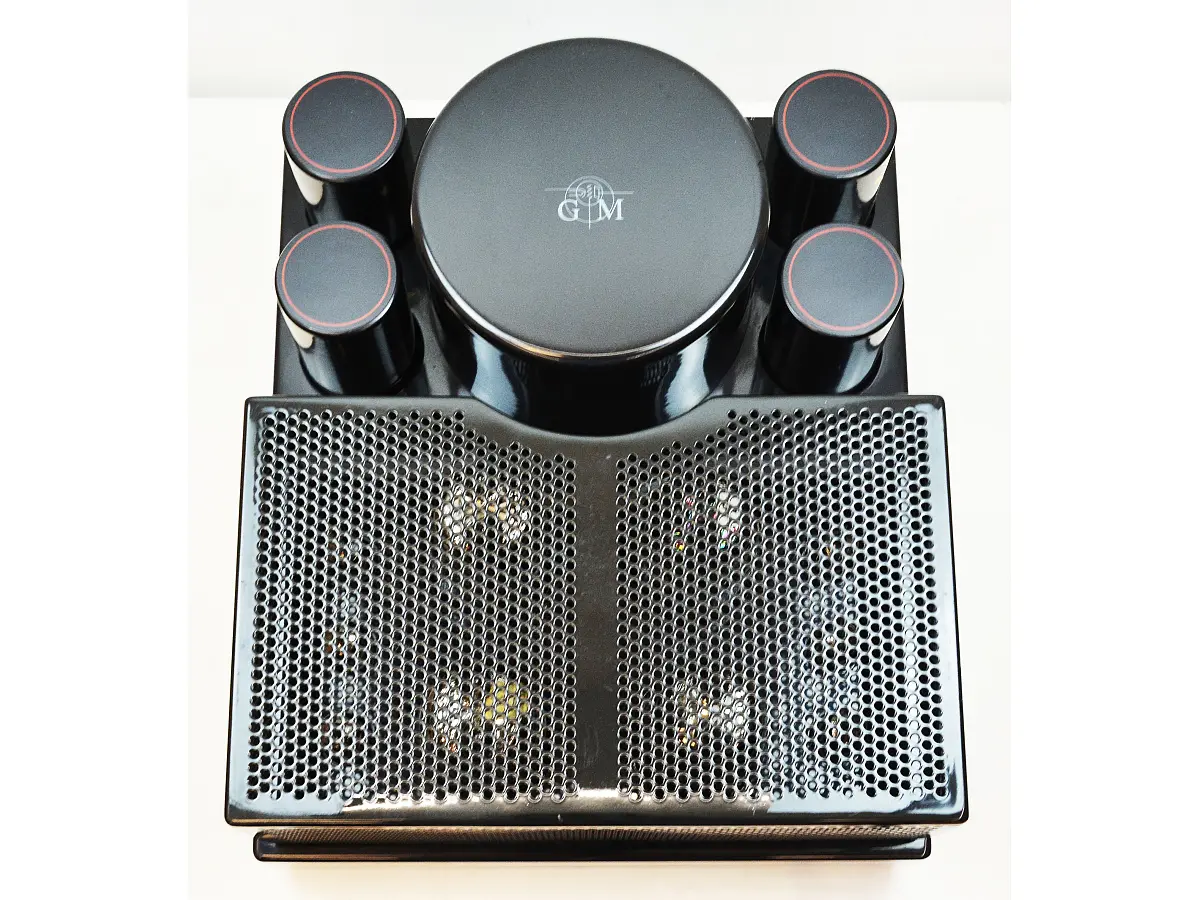

L'alimentazione è suddivisa in sei sezioni indipendenti. Quattro di queste sono flottanti rispetto alla massa generale e sono dedicate agli stadi di potenza, mentre le altre due alimentano gli stadi di guadagno e di pilotaggio. Questa separazione limita le interazioni tra le diverse sezioni del circuito e contribuisce al contenimento delle interferenze. I circuiti dedicati alla regolazione dell'offset e del bias mantengono inoltre la propria taratura al variare della tensione di rete.

Il GM20 utilizza una controreazione contenuta a 6 dB e dispone di una circuitazione dedicata alla protezione dei diffusori che non ricorre a limitatori di corrente. La configurazione OTL consente di evitare l'influenza sul segnale dei trasformatori d'uscita, componenti particolarmente critici nelle amplificazioni valvolari sia per la progettazione sia per il loro effetto sul comportamento complessivo dell'elettronica. La risposta in frequenza si estende da 1 Hz a 350 kHz a -3 dB.

L'assenza dei trasformatori d'uscita rappresenta quindi una scelta progettuale determinante nel GM20. Il progetto nasce infatti dall'obiettivo di ottenere una riproduzione caratterizzata dalle peculiarità delle valvole a vuoto senza introdurre nel percorso del segnale un elemento che può influire sulla risposta e sulla timbrica dell'amplificazione. La configurazione richiede tuttavia un'attenta scelta dei diffusori, poiché il comportamento del finale dipende in modo significativo dalle caratteristiche del carico collegato.

Il GM20 esprime le proprie caratteristiche al meglio con diffusori dalla buona sensibilità e con impedenza nominale di 8 ohm che non presenti significative discese al di sotto di questo valore. In queste condizioni l'amplificatore evidenzia una riproduzione fluida e nitida, associata a una risposta rapida e a una buona capacità di seguire le variazioni dinamiche del programma musicale. La scena stereofonica presenta inoltre una disposizione tridimensionale delle informazioni sonore.

La costruzione interamente manuale e l'impostazione circuitale rendono il Graaf GM20 OTL un modello particolare nel panorama delle amplificazioni valvolari. La configurazione senza trasformatori d'uscita, l'impiego delle 6C33C e la separazione delle alimentazioni costituiscono gli elementi principali di un progetto che privilegia velocità, pulizia, fluidità e trasparenza, mantenendo al tempo stesso una precisa attenzione alla compatibilità con il diffusore utilizzato.

Specifiche tecniche:

• Tipologia: amplificatore di potenza valvolare
• Potenza RMS per canale: 20 W
• Carico di riferimento: 8 ohm
• Valvole utilizzate: 2 x 6C33C per canale; 1 x 6922 come invertitore di fase; 2 x EF184 a triodo come driver
• Configurazione: OTL; OCL; completamente differenziale e bilanciata
• Controreazione: 6 dB

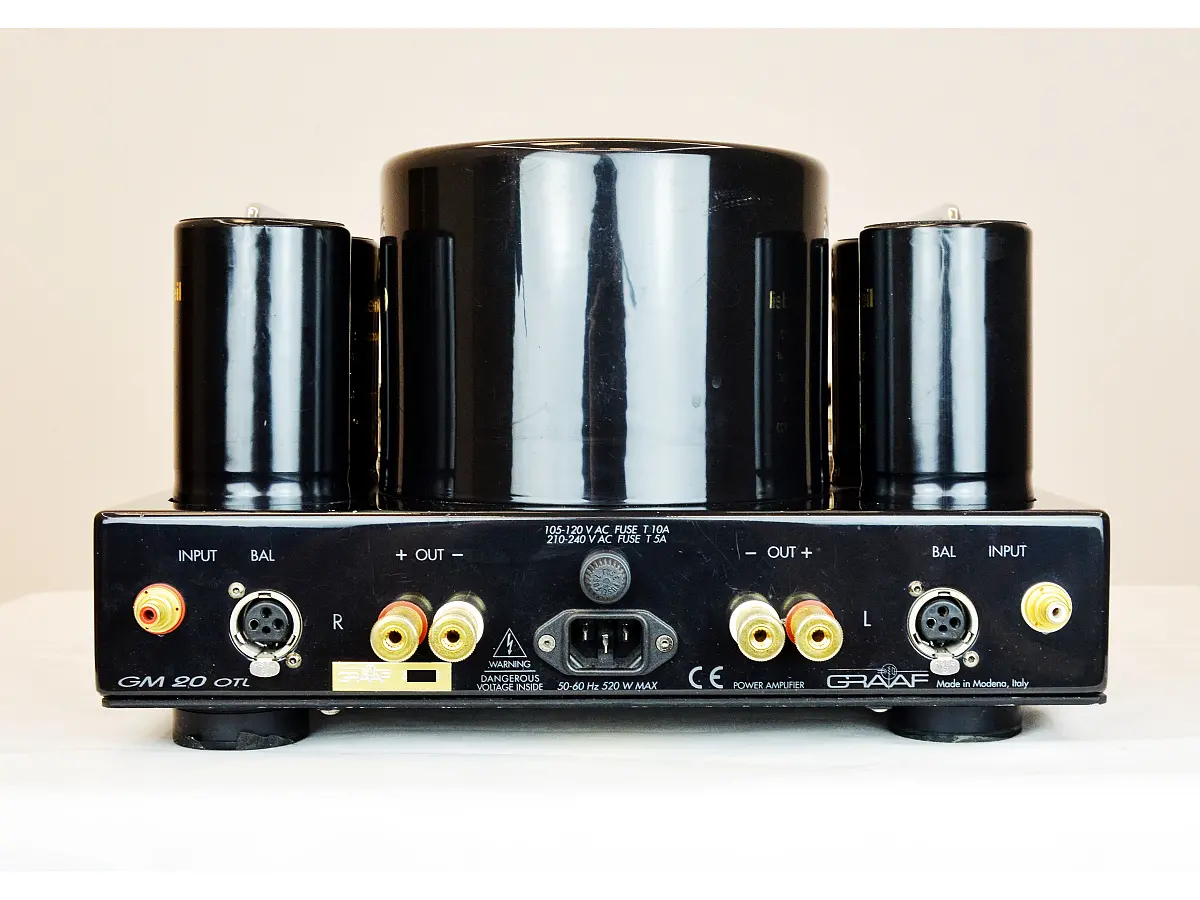

• Ingressi analogici: RCA bilanciati
• Impedenza di ingresso: 50 kOhm
• Sensibilità di ingresso: 600 mV
• Risposta in frequenza: 1 Hz - 350 kHz (-3 dB)
• Distorsione armonica totale: 0,4%
• Rapporto segnale/rumore: 95 dB
• Dimensioni (L x A x P): 350 x 215 x 440 mm
• Peso: 22 kg
