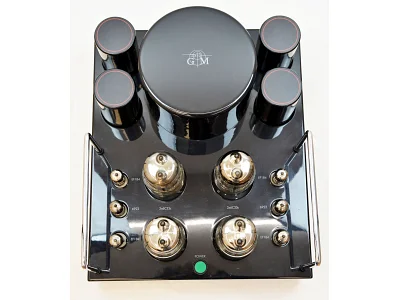

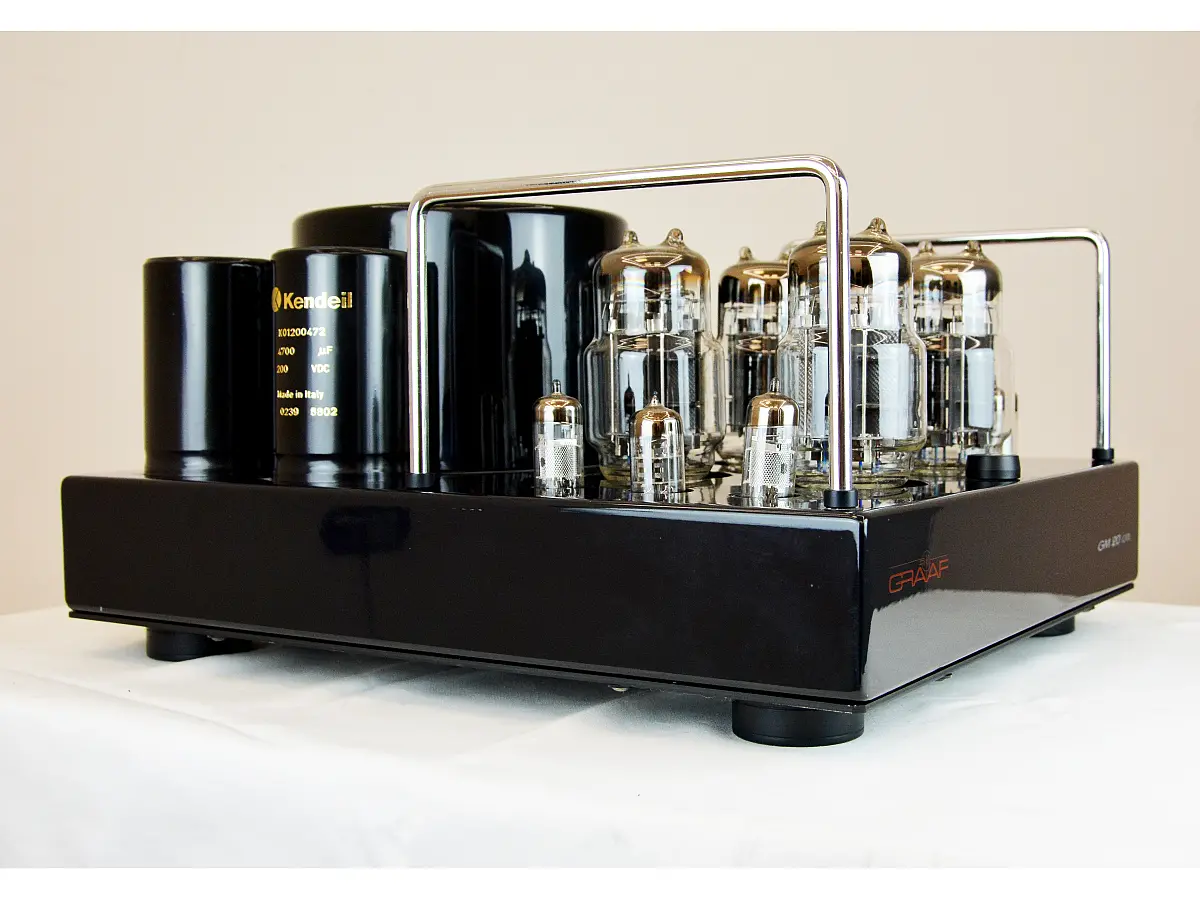

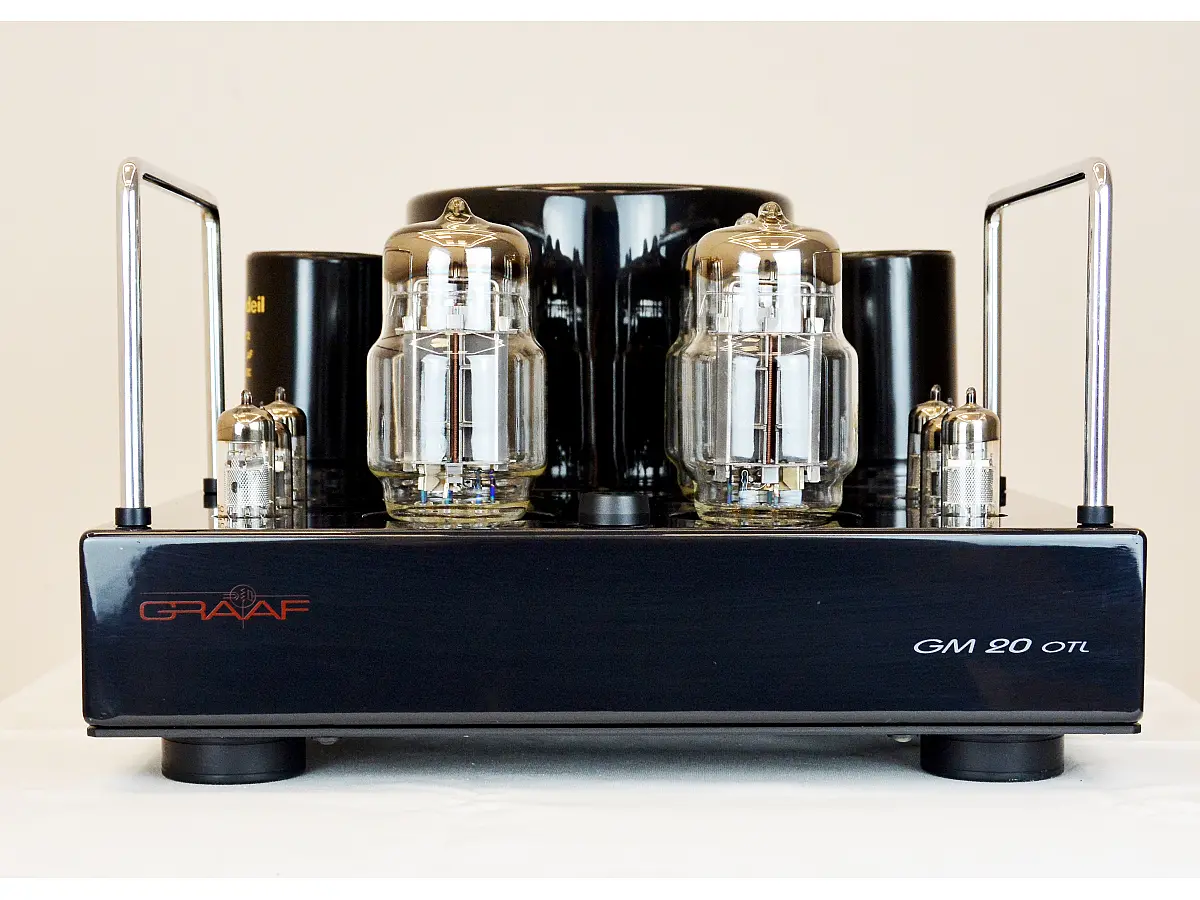

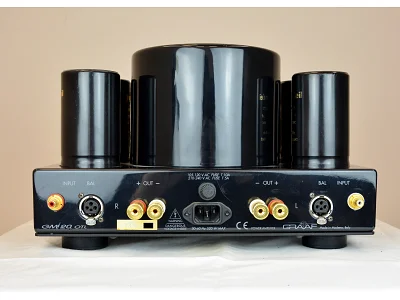

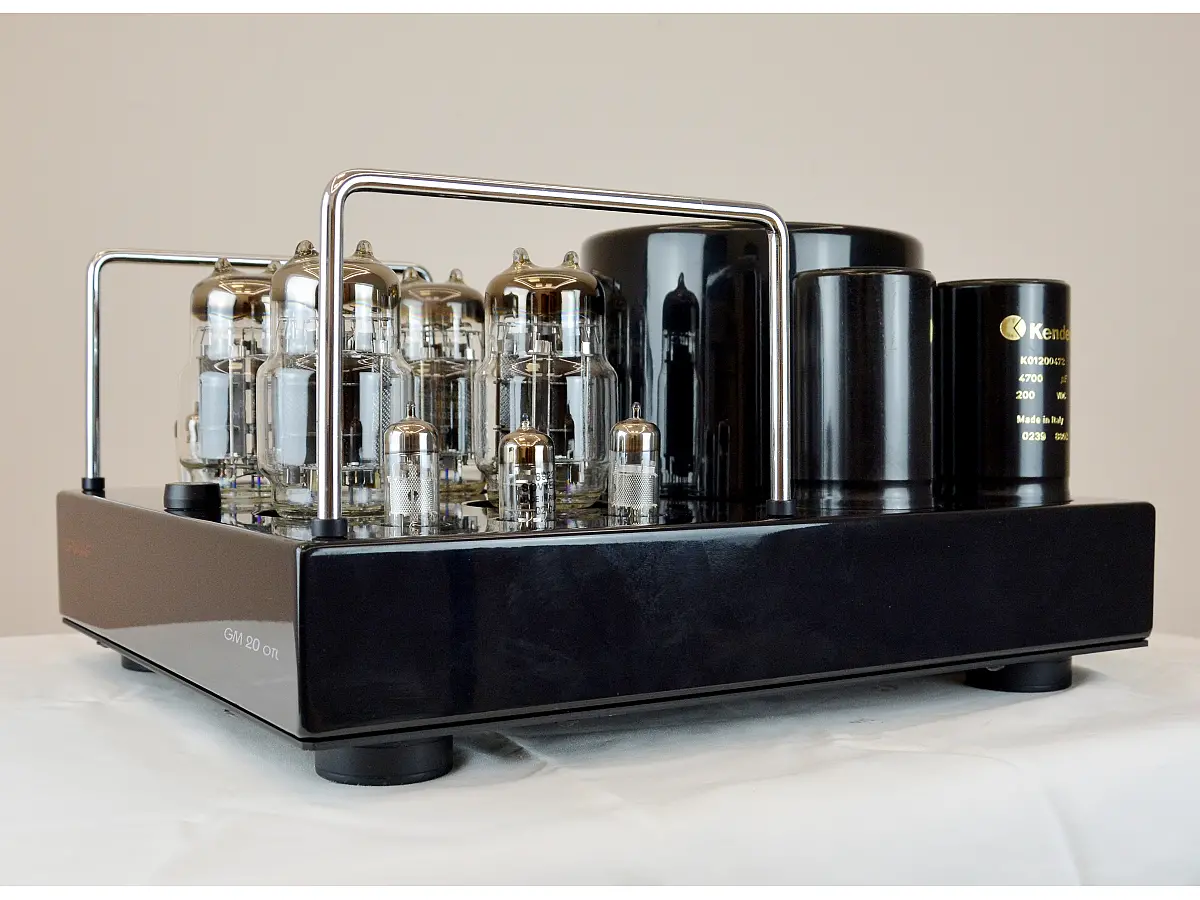

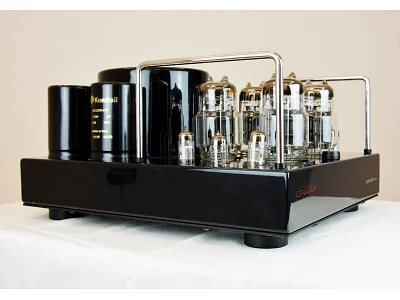

GRAAF GM 20 OTL

Usato. In ottime condizioni. Privo di segni di usura evidenti. Sprovvisto di imballo originale.

Disponibili N°3 unità di pari condizioni estetiche.

L’amplificatore di potenza audio GRAAF GM 20 nasce dall’esperienza e dalla passione del suo ideatore, Giovanni Mariani, che ha condotto approfondite ricerche sui modelli di valvole più adatti al progetto. Attraverso rigorosi test e uno studio accurato della circuitazione, il GM 20 è concepito per esaltare al massimo le qualità sonore dei tubi, garantendo al tempo stesso la piena compatibilità con qualsiasi tipo di diffusore senza compromessi.

La configurazione di uscita combina le architetture OTL e OCL, completamente differenziali e bilanciate, con accoppiamento in corrente continua. L’alimentazione è suddivisa in sei sezioni distinte, quattro delle quali “fluttuanti” rispetto alla massa generale alimentano gli stadi di potenza, mentre le restanti due sezioni forniscono corrente agli stadi driver e di guadagno, assicurando stabilità e separazione ottimale dei circuiti.

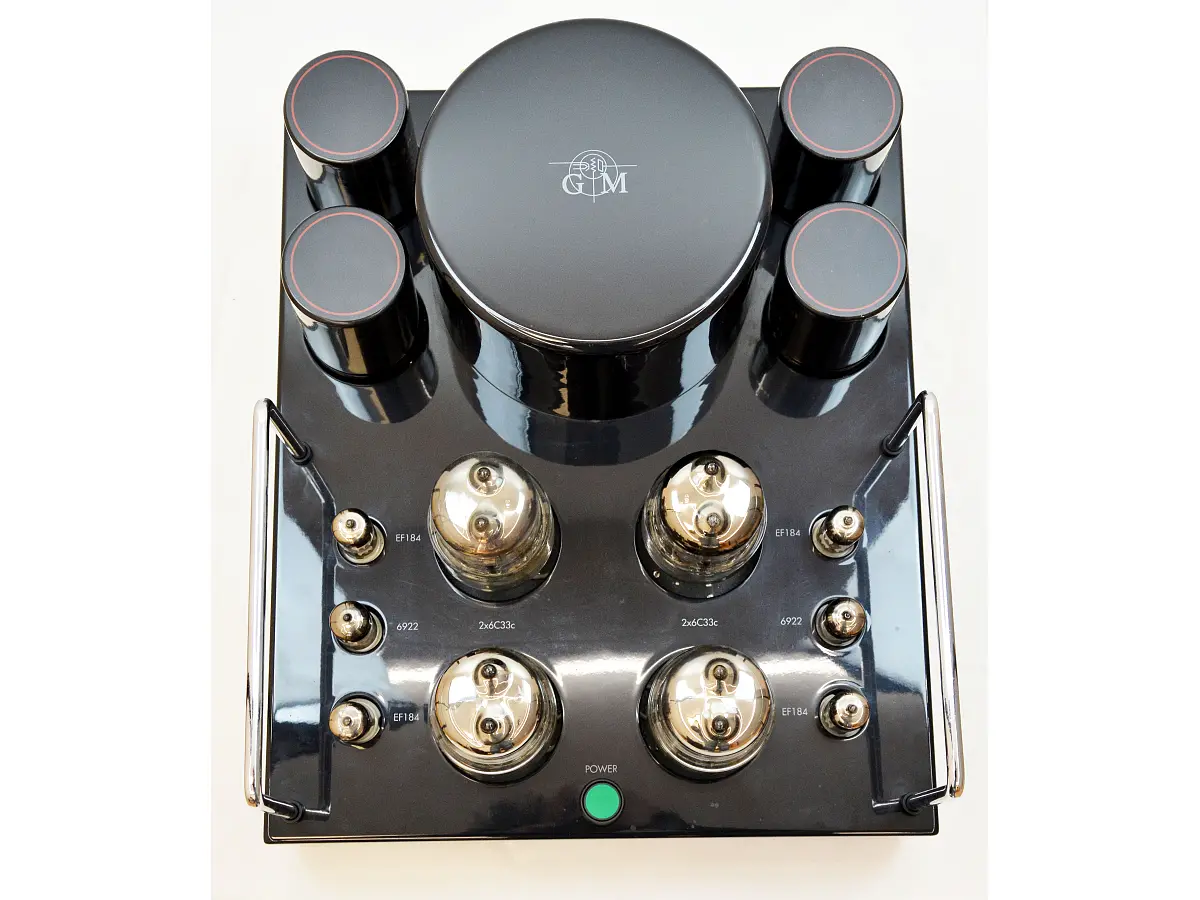

I circuiti di potenza impiegano due triodi 6C33C per canale, progettati per sfruttare al massimo la capacità dei tubi di erogare elevate correnti con bassi valori di tensione di alimentazione. L’amplificazione in tensione è affidata a un doppio triodo 6922, che svolge anche la funzione di invertitore di fase, seguito da due pentodi EF 184 collegati a triodo che provvedono a pilotare le valvole finali. Particolare attenzione è riservata ai circuiti di regolazione e stabilizzazione di offset e bias, che rimangono stabili anche in presenza di variazioni della tensione di rete.

La protezione dei diffusori è garantita da una sofisticata circuitazione dedicata, senza ricorrere a limitatori di corrente, poiché le caratteristiche intrinseche dei tubi a vuoto svolgono già questa funzione. Un leggerissimo tasso di controreazione di 6 dB permette al GM 20 di gestire senza problemi anche carichi reattivi molto complessi, mantenendo un controllo preciso e una riproduzione naturale del segnale.

Ogni dettaglio del GM 20, dal design ai materiali utilizzati, è stato attentamente valutato e selezionato per garantire qualità e affidabilità. La costruzione è eseguita manualmente, riflettendo l’impegno e la passione del team GRAAF. Il risultato è un amplificatore che sintetizza ricerca tecnica e artigianalità, offrendo agli appassionati la possibilità di vivere l’esperienza della vera hi‑fi senza compromessi, con prestazioni elevate, musicalità e precisione in ogni dettaglio sonoro.

Specifiche tecniche:

• Potenza d’uscita: 20 W + 20 W RMS
• Impedenza d’uscita: 8–16 Ω; 4–16 Ω mono
• Sensibilità d’ingresso: 600 mV
• Impedenza d’ingresso: 50 kΩ
• Distorsione armonica (THD): <0,4% a 1 W
• Rapporto segnale/rumore: lineare 85 dB; pesato 95 dB A
• CMRR: 60 dB
• Risposta in frequenza: da 1 Hz a 350 kHz (-3 dB)
• Fattore di smorzamento: 4
• Controreazione: 6 dB
• Tensione d’alimentazione: 105–120 V; 210–240 V, 50–60 Hz
• Assorbimento: 450 W in riposo
• Dimensioni (L × A × P): 350 × 215 × 440 mm
• Peso: 22 kg
