SANSUI AU-5500

Usato. In buone condizioni. Presenta segni di usura visibili anche in foto. Sprovvisto di imballo originale.

Il Sansui AU-5500 è un amplificatore integrato stereo progettato con una sezione di preamplificazione e uno stadio finale caratterizzati da circuiti dedicati alla stabilità e alla linearità del segnale. Nello stadio di potenza adotta un circuito differenziale con una coppia di transistor al primo stadio, seguito da un collegamento Darlington a tre stadi per il pilotaggio e da transistor di potenza complementari nello stadio finale.

La sezione phono utilizza un circuito integrato monolitico ad alto guadagno, sul quale viene applicata una consistente controreazione negativa per ottenere una risposta in frequenza lineare e un'ampia banda passante. L'ingresso dell'amplificatore equalizzatore è inoltre progettato con transistor a basso rumore e con una configurazione che evita l'utilizzo del telaio come riferimento di massa, migliorando la stabilità dei diversi circuiti.

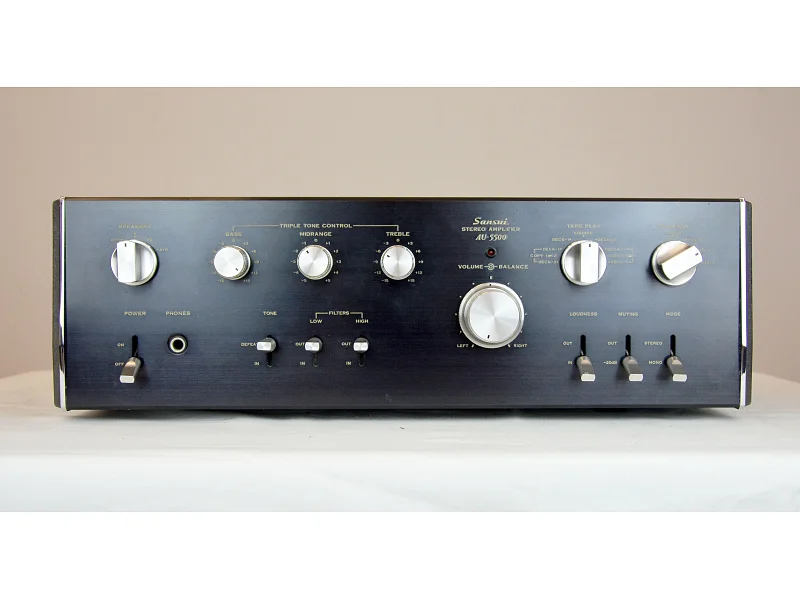

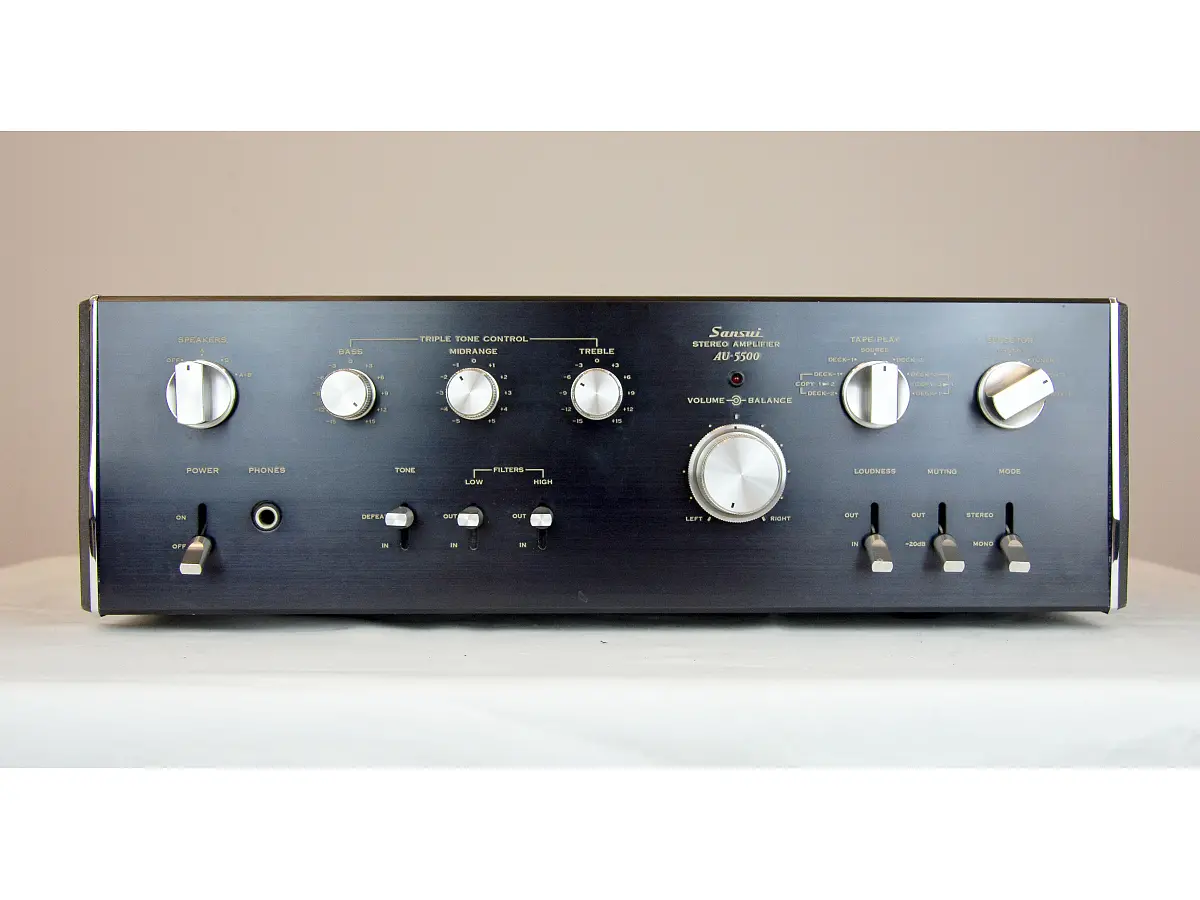

Il controllo dei toni dispone di regolazioni separate per bassi, medi e acuti, con la possibilità di escludere completamente il circuito di controllo per ottenere un percorso del segnale più diretto. Sono inoltre presenti un filtro passa-alto per attenuare rumori e disturbi alle alte frequenze e un filtro passa-basso destinato a ridurre rumori a bassissima frequenza, come quelli generati da problemi di massa o vibrazioni.

L'alimentazione utilizza un trasformatore di dimensioni generose caratterizzato da una buona capacità di regolazione. Circuiti di alimentazione stabilizzata separati sono destinati alle sezioni phono e controllo dei toni, contribuendo a mantenere costanti le condizioni operative dei circuiti di preamplificazione.

La protezione dello stadio finale combina un circuito elettronico, un relè e un fusibile dedicato. Il sistema comprende il rilevamento della temperatura dei transistor di potenza e il controllo di eventuali tensioni anomale, intervenendo a protezione dei diffusori. Il circuito contribuisce inoltre a eliminare il rumore impulsivo normalmente associato all'accensione dell'amplificatore.

L'AU-5500 dispone di due circuiti tape monitor, che permettono di gestire due registratori e di effettuare copie da Tape 1 a Tape 2 e viceversa. Sono presenti anche il controllo Loudness per l'ascolto a basso volume, un comando di muting con attenuazione di 20 dB e un selettore per il funzionamento stereo o monofonico.

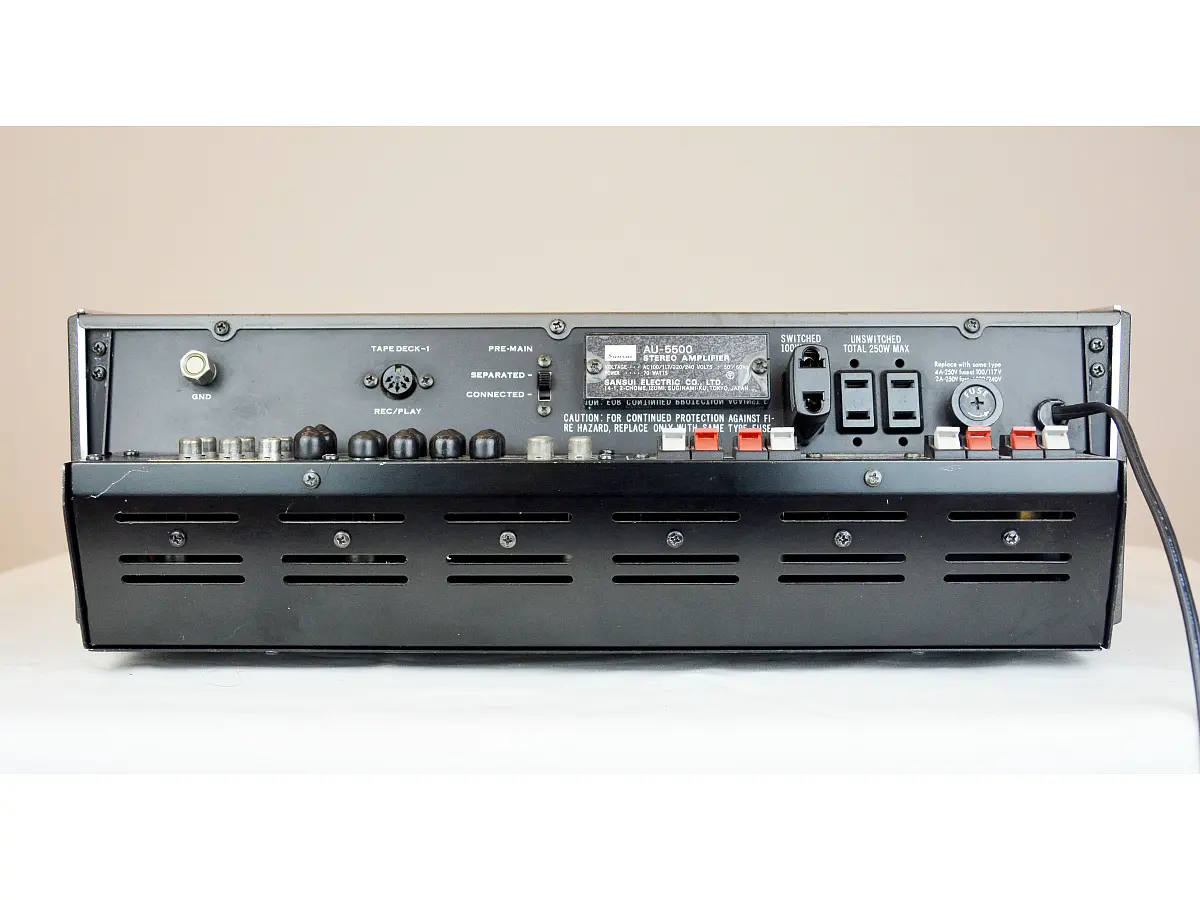

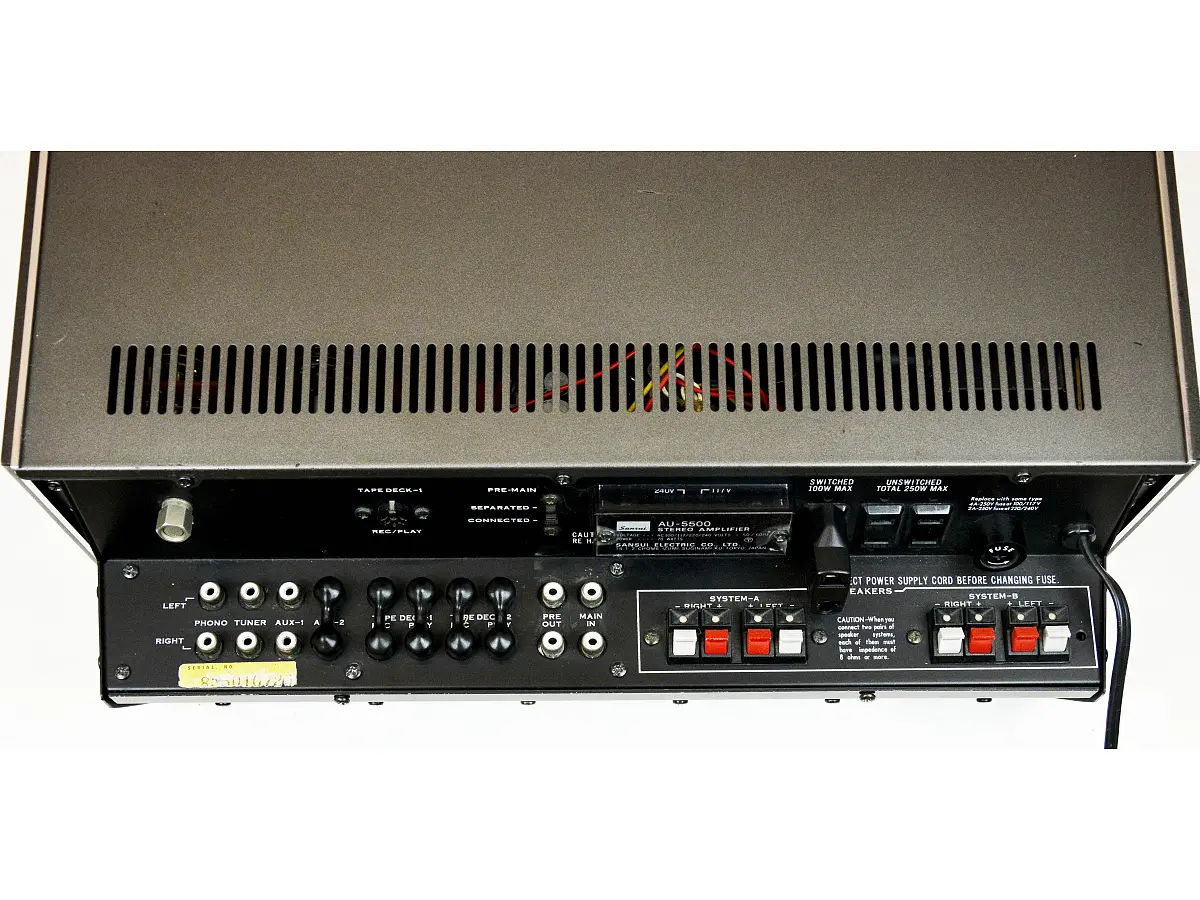

La sezione di uscita permette di selezionare i diffusori collegati ai terminali A, B oppure A+B, con la possibilità di disattivare completamente le uscite. L'amplificatore integra inoltre un selettore per separare le sezioni preamplificatore e finale, una presa DIN, un ampio terminale di massa e una presa di alimentazione AC supplementare.

Specifiche tecniche:

• Tipologia: amplificatore integrato stereo (pre-main amplifier)
• Potenza d’uscita, entrambi i canali: 30 W + 30 W su 8 Ω, 20 Hz–20 kHz; 35 W + 35 W su 8 Ω, 1 kHz
• Potenza d’uscita, singolo canale: 38 W su 8 Ω, 1 kHz
• Potenza musicale: 130 W su 4 Ω, 1 kHz
• Distorsione armonica totale: preamplificatore ≤ 0,1%; amplificatore di potenza ≤ 0,1%; complessiva ≤ 0,15%
• Distorsione d’intermodulazione (70 Hz : 7 kHz = 4 : 1, SMPTE): preamplificatore ≤ 0,1%; amplificatore di potenza ≤ 0,1%; complessiva ≤ 0,2%
• Banda di potenza (IHF): 5 Hz–30 kHz
• Risposta in frequenza (a 1 W): 10 Hz–35 kHz, +0,5/-1 dB
• Deviazione RIAA (30 Hz–15 kHz): ±0,5 dB
• Fattore di smorzamento: 30 su 8 Ω
• Sensibilità/impedenza d’ingresso: Phono 2,5 mV/50 kΩ; Tuner, AUX, Tape Monitor (RCA/DIN) 100 mV/50 kΩ; Main Amp 800 mV/50 kΩ
• Massimo livello d’ingresso Phono (THD <0,2%): 200 mV
• Tensione d’uscita a 1 kHz: Tape Rec (RCA/DIN) 100 mV/30 mV; Pre Amp 800 mV
• Separazione tra i canali a 1 kHz: Phono ≥50 dB; Tuner/AUX, Tape Monitor ≥55 dB; Main Amp ≥60 dB
• Rapporto segnale/rumore (IHF): Phono ≥70 dB; Tuner, AUX ≥85 dB; Main Amp ≥100 dB
• Controlli di tono: Bassi ±13 dB a 50 Hz; medi ±5 dB a 1 kHz; acuti ±13 dB a 15 kHz
• Loudness (a volume -30 dB): +10 dB a 50 Hz; +8 dB a 10 kHz
• Filtro passa-basso: 70 Hz, -3 dB, 6 dB/ottava
• Filtro passa-alto: 7 kHz, -3 dB, 6 dB/ottava
• Muting: -20 dB
• Assorbimento nominale: 70 W
• Dimensioni (L × A × P): 434 × 130 × 315 mm
• Peso: 10,4 kg
