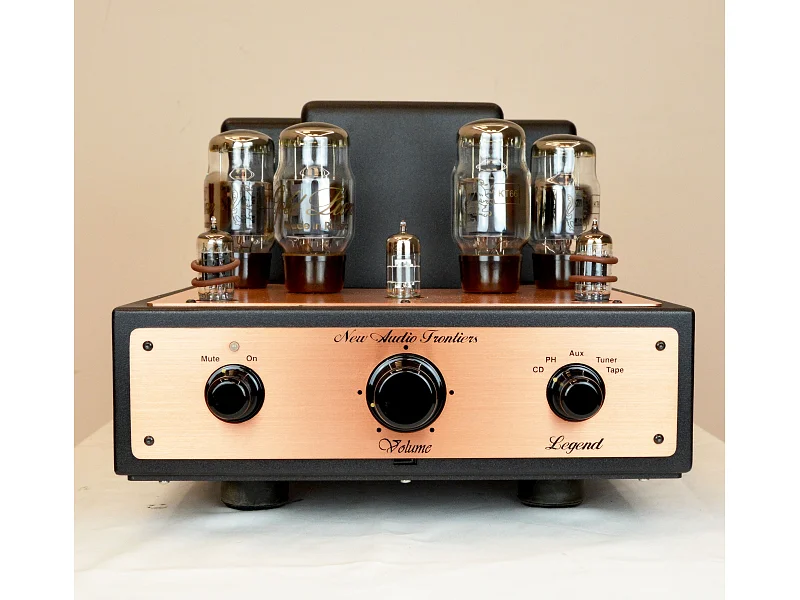

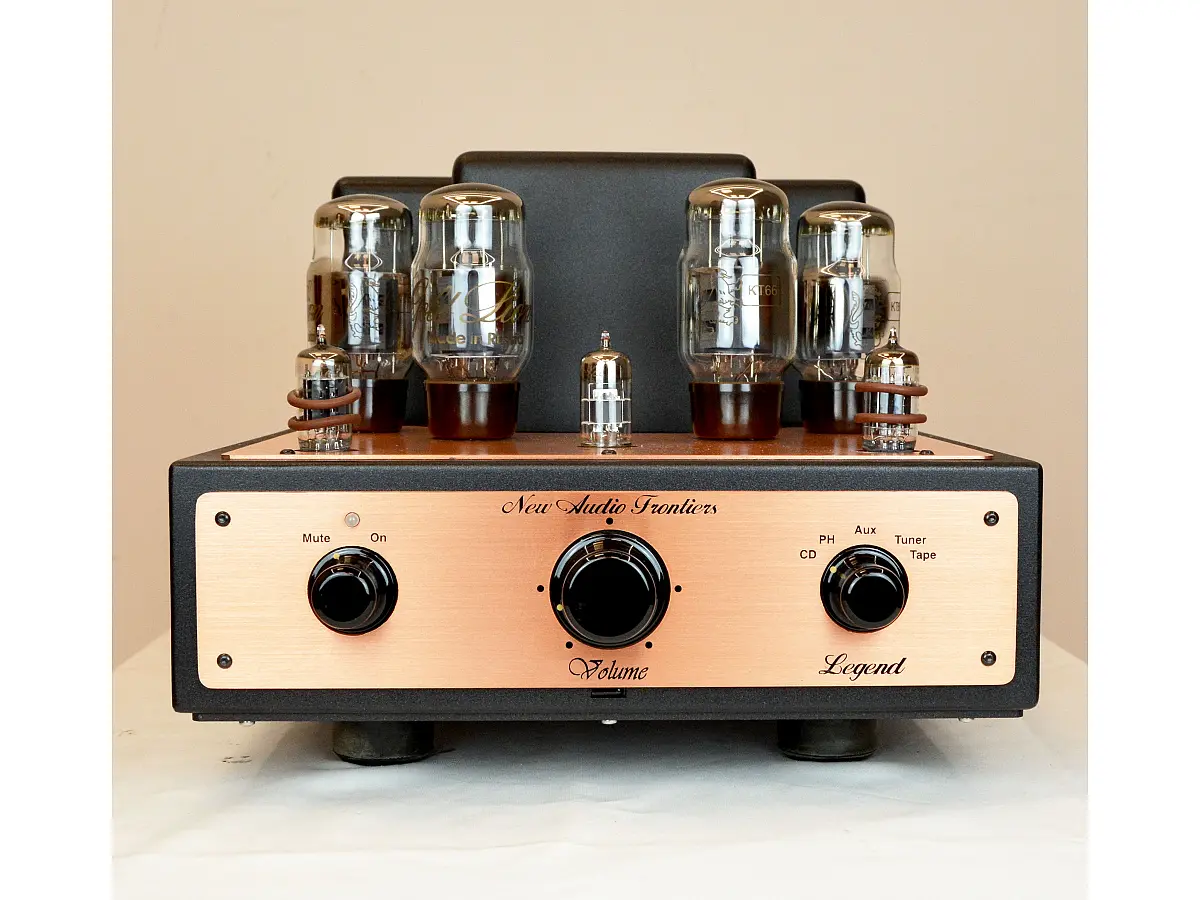

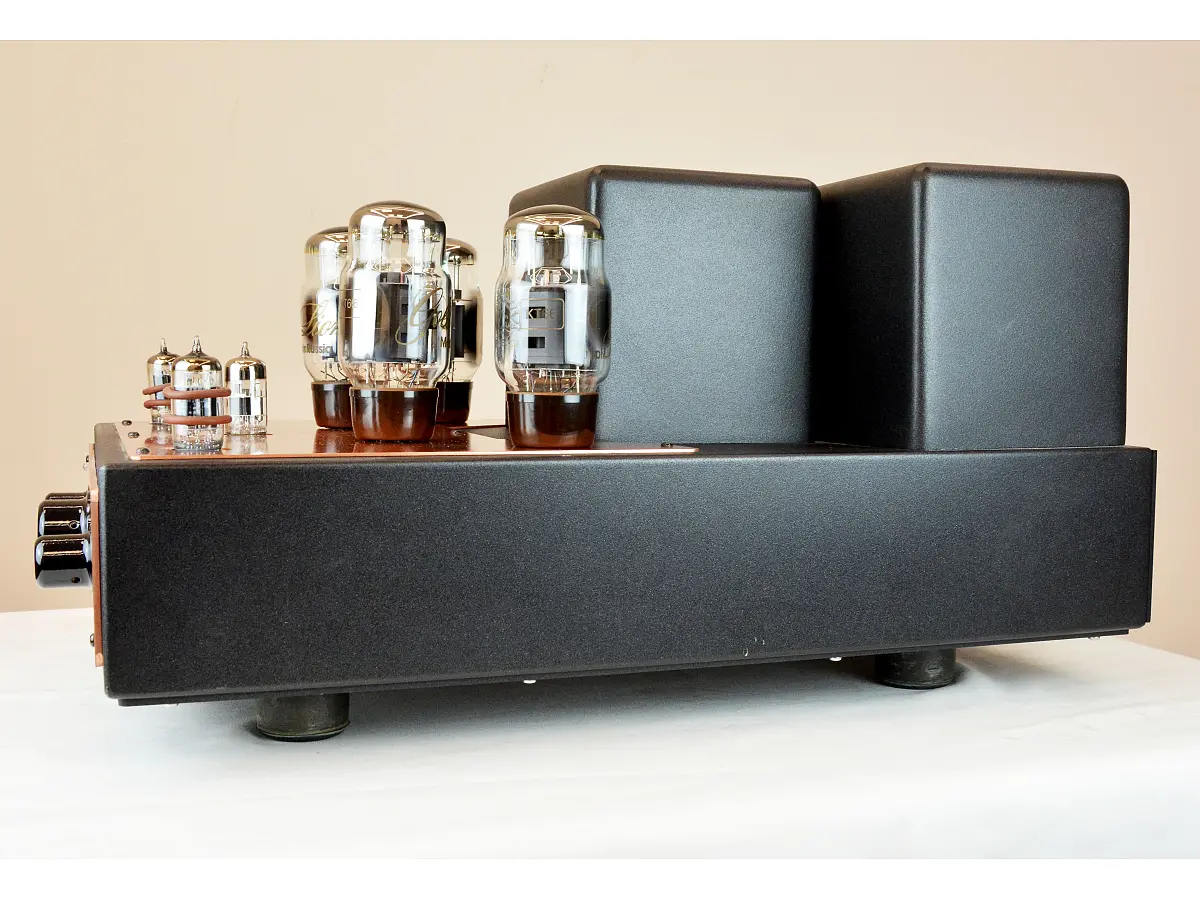

NEW AUDIO FRONTIERS LEGEND MKII

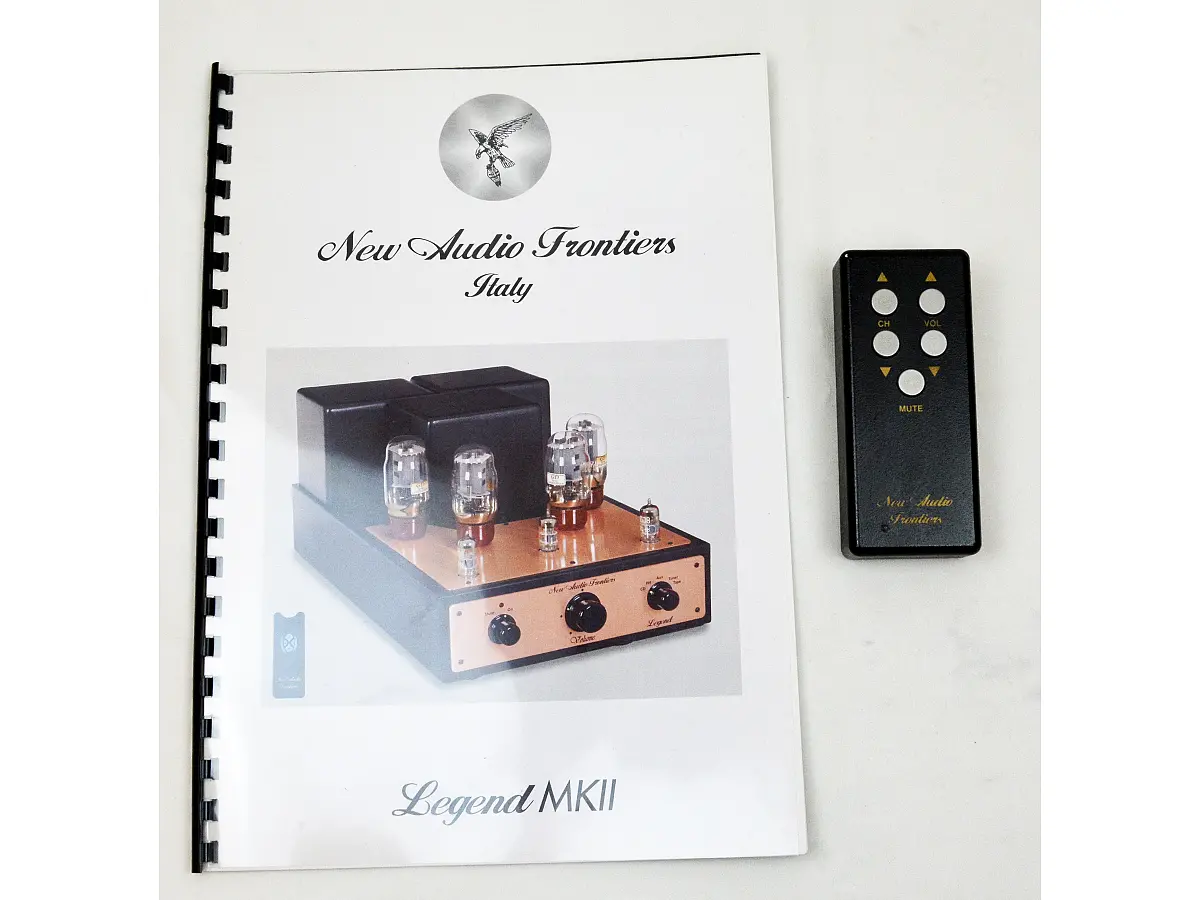

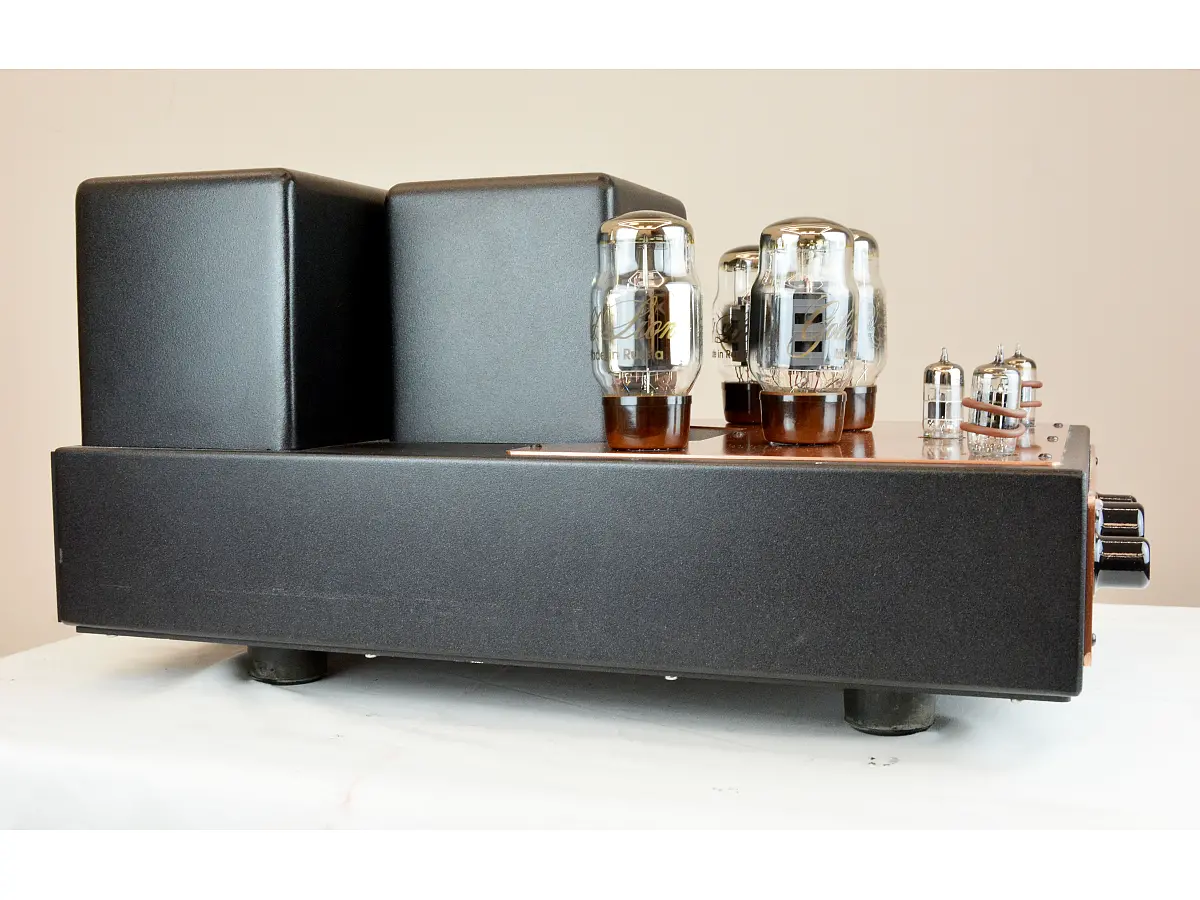

Usato. In buone condizioni. Presenta lievi segni di usura sui pannelli laterali visibili anche in foto. Dotato di telecomando e manuale, sprovvisto di imballo originale.

Amplificatore integrato stereo a valvole sviluppato attorno alla KT66, tetrodo a fascio elettronico già utilizzato in celebri progetti di Quad, Leak e Radford. Il progetto si discosta dalle configurazioni tradizionalmente adottate per questo tubo e lo utilizza come triodo in configurazione Push-Pull, con funzionamento in pura Classe A e senza controreazione.

Lo stadio finale impiega, per ciascun canale, una coppia di KT66 collegate a triodo e configurate in Push-Pull, per una potenza di uscita di 18 W per canale. L'impostazione è pensata per il pilotaggio di diffusori con sensibilità pari o superiore a 93 dB/W/m. Il circuito adotta una struttura dual-mono, mantenendo separate le sezioni relative ai due canali.

Anche l'alimentazione segue una progettazione orientata alla separazione delle diverse sezioni. La tensione anodica viene ottenuta attraverso un filtro a pi greco, utilizzato per migliorare il livellamento e il filtraggio dei disturbi residui. I filamenti delle valvole sono alimentati con tensione continua stabilizzata, ad eccezione dei quattro tubi KT66 dello stadio finale.

Lo stadio di pilotaggio utilizza una valvola 6922 come primo elemento di amplificazione del segnale, seguita, per ciascun canale, da una coppia di 5687WA configurate come amplificatore differenziale. Questa soluzione è studiata per ottenere un'elevata linearità del circuito e mantenere trasparenza nella riproduzione del segnale.

Il circuito utilizza inoltre un sistema di polarizzazione automatica delle valvole, che permette di mantenere il corretto punto di funzionamento senza la necessità di regolazioni manuali. L'assenza di controreazione si inserisce nella scelta progettuale adottata da New Audio Frontiers per il funzionamento dello stadio di potenza in pura Classe A.

I trasformatori d'uscita sono realizzati a mano da New Audio Frontiers utilizzando conduttori in rame Litz. Il nucleo è realizzato in lamierini M0 con spessore di 0,1 mm, mentre l'avvolgimento a doppio filo è progettato per limitare le oscillazioni parassite e le perdite nel nucleo. Questa sezione completa l'impostazione circuitale del Legend MKII, caratterizzata dall'impiego delle KT66, dalla configurazione Push-Pull in Classe A e dalla separazione delle sezioni in configurazione dual-mono.

Nella riproduzione il Legend MKII combina una presentazione tridimensionale della scena stereofonica con una risposta dinamica pronta. L'impostazione timbrica mantiene una componente di morbidezza associata a una gamma medio-alta trasparente, con particolare attenzione alla riproduzione delle voci maschili e femminili. La configurazione circuitale e la scelta delle valvole sono quindi orientate a ottenere una riproduzione articolata, dinamica e trasparente.

Specifiche tecniche:

• Tipologia: amplificatore integrato stereo a valvole
• Potenza continua per canale: 18 W su 8 ohm
• Distorsione armonica totale: 5%

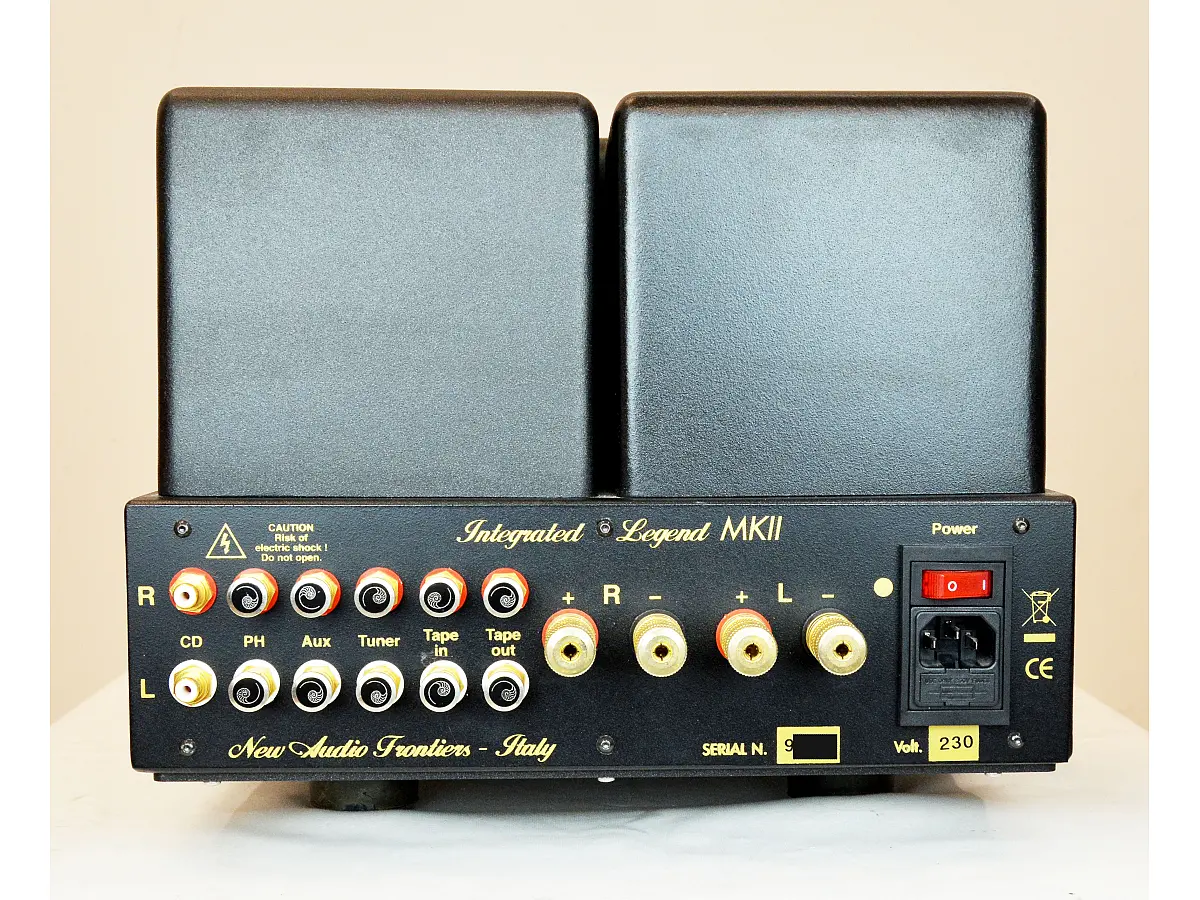

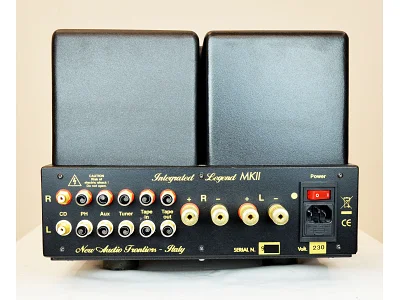

• Ingressi: 5 RCA linea
• Sensibilità di ingresso: 800 mV
• Impedenza di ingresso: 100 kOhm

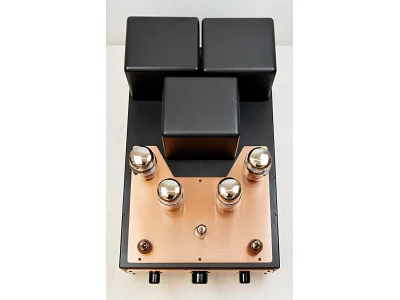

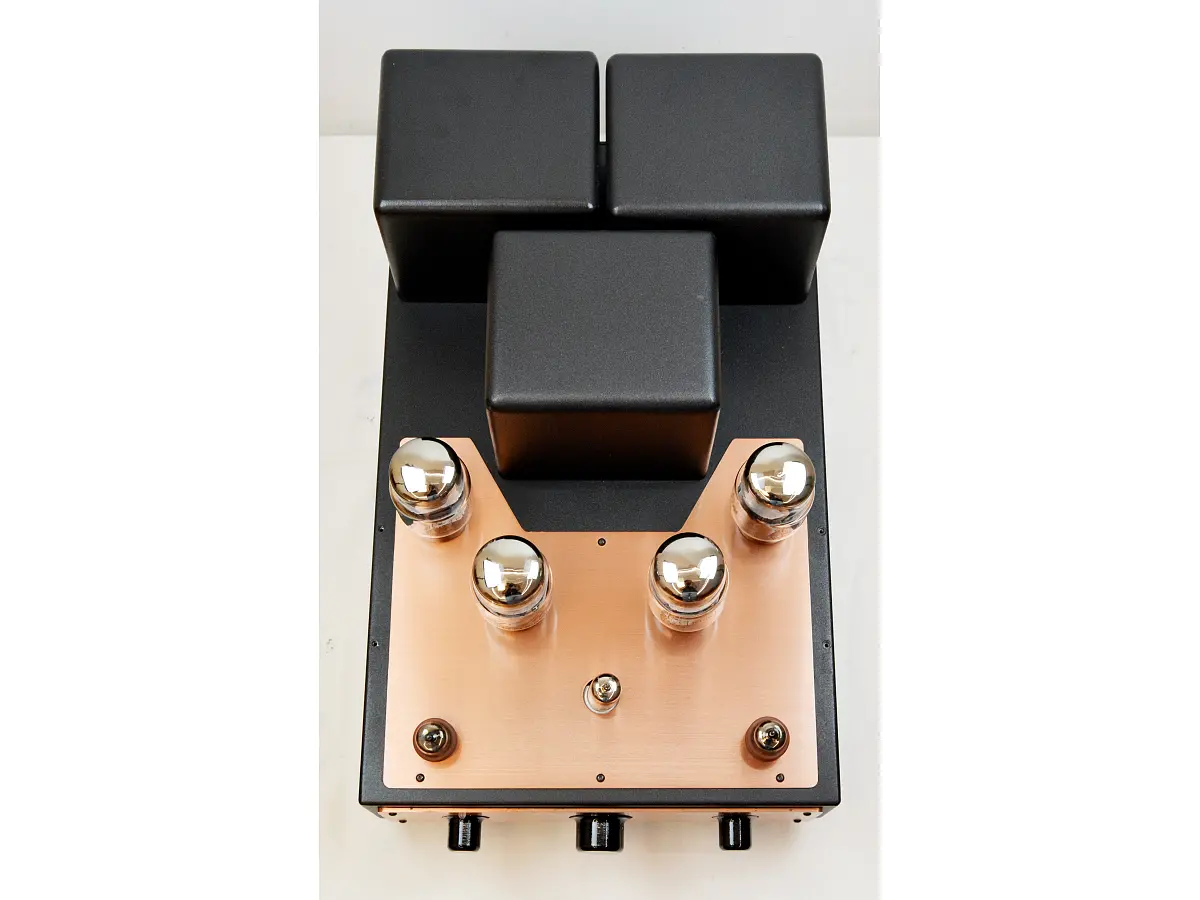

• Valvole finali: 4 x KT66, collegate a triodo in configurazione Push-Pull
• Valvole di pilotaggio: 1 x 6922; 2 x 5687WA
• Classe di funzionamento: Classe A
• Configurazione: Push-Pull; dual-mono
• Polarizzazione: automatica
• Trasformatori d'uscita: realizzati a mano con conduttori in rame Litz e nuclei in lamierini M0 da 0,1 mm
• Dimensioni (L x A x P): 310 x 240 x 480 mm
• Peso: 40 kg
