GRAAFITI VENTICINQUE

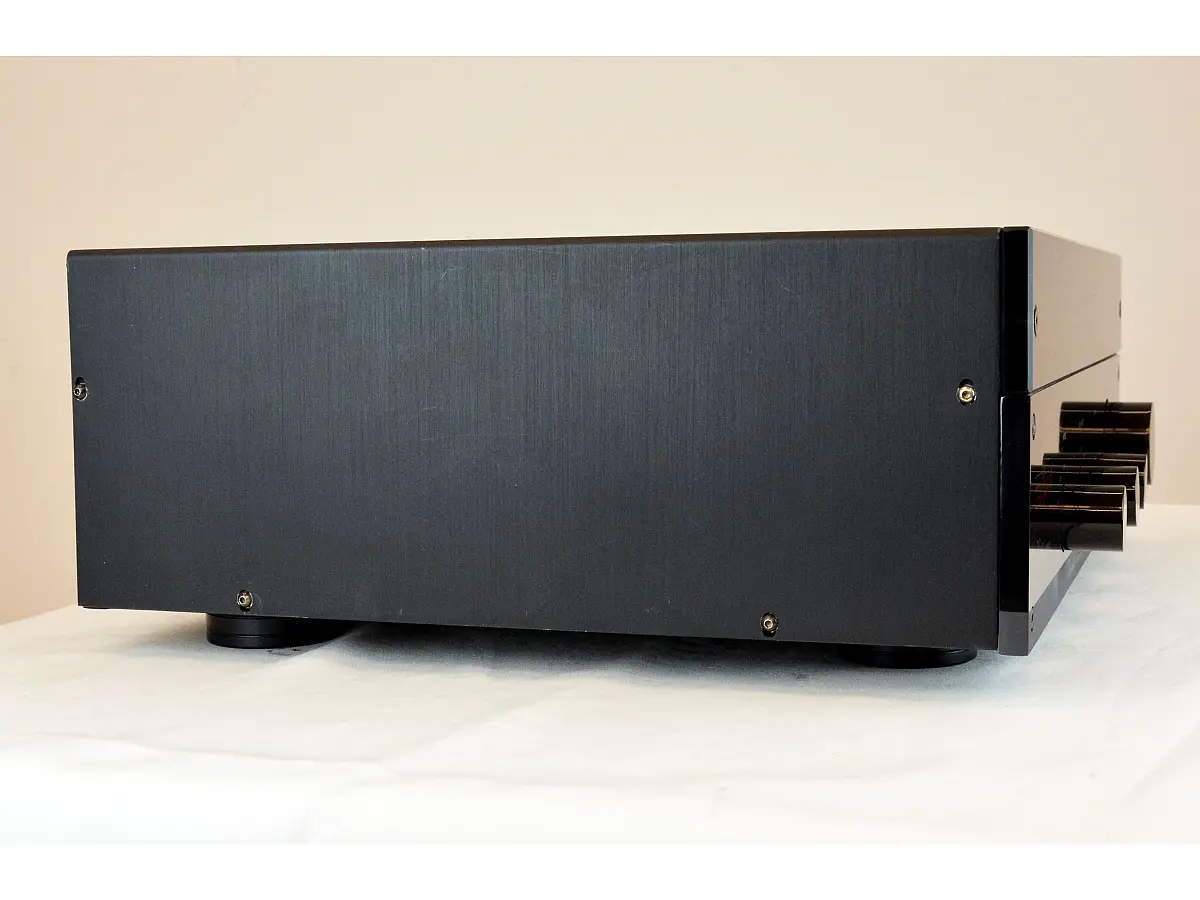

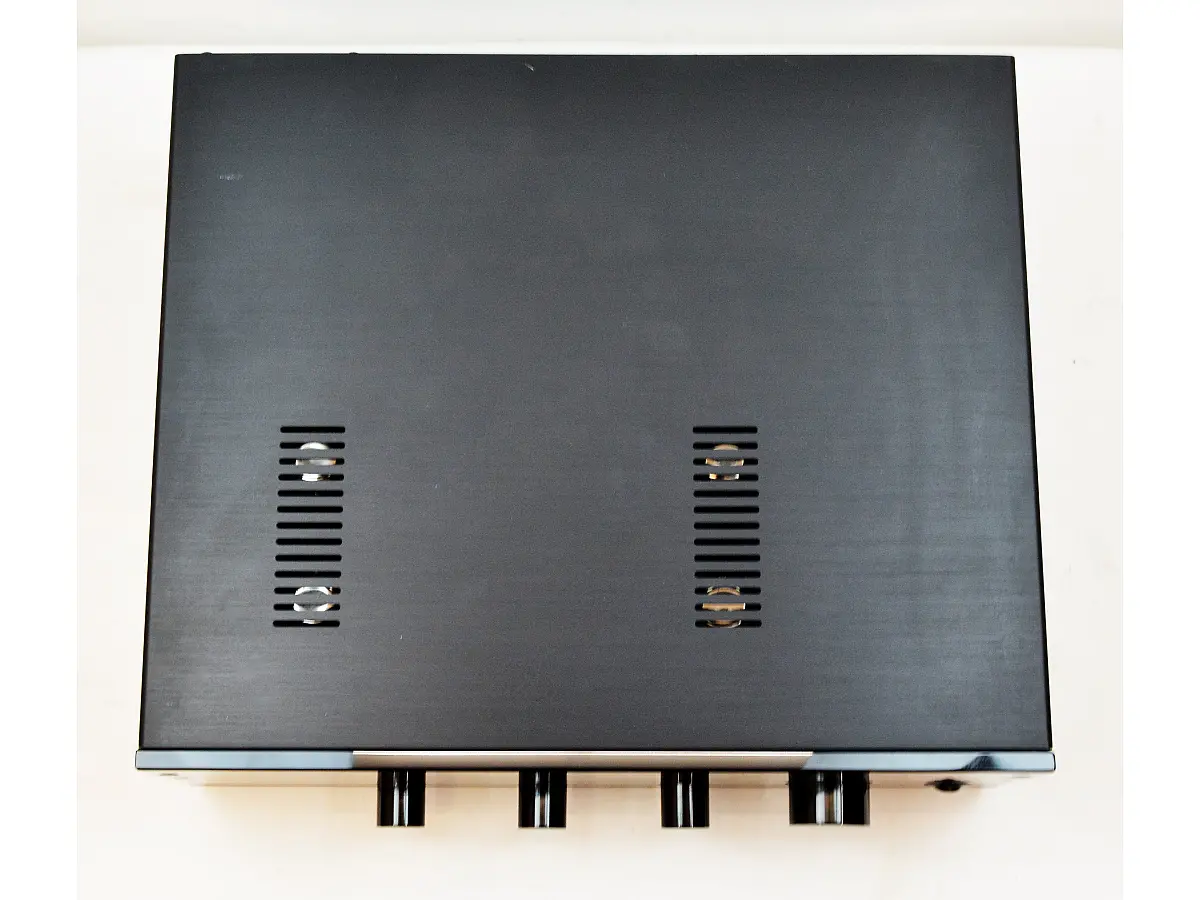

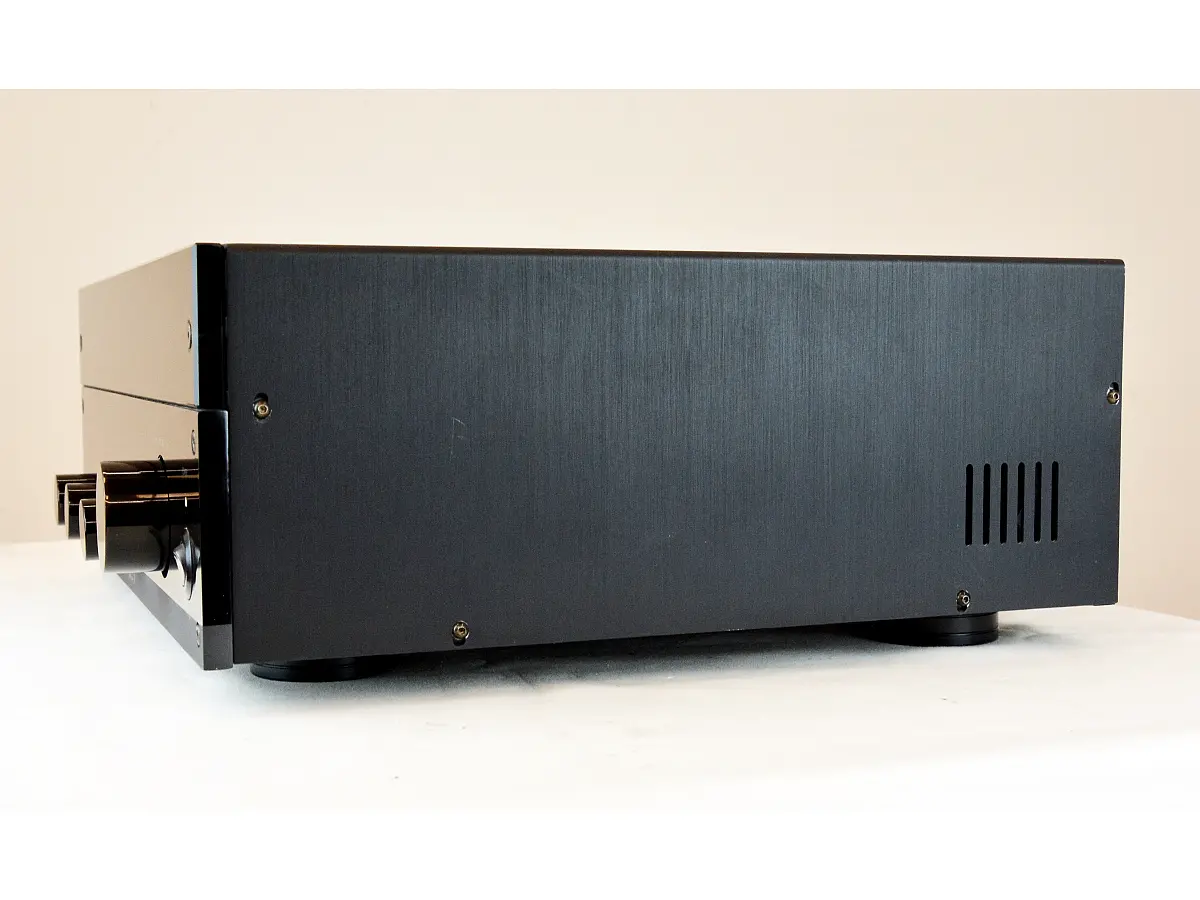

Usato. In buone condizioni. Presenta lievi segni di usura sul pannello superiore, lievemente visibili in foto. Sprovvisto di imballo originale.

Amplificatore integrato stereo valvolare con stadio finale push-pull in pura classe A, progettato per fornire 25 watt RMS per canale su un carico di 4 ohm e 20 watt su 8 ohm. La configurazione è pensata per concentrare in un unico apparecchio le funzioni di preamplificazione e amplificazione di potenza, riducendo il numero di collegamenti necessari all'interno del sistema.

Lo stadio di potenza utilizza complessivamente quattro valvole 5881, due per ciascun canale, configurate in push-pull e abbinate a trasformatori d'uscita progettati specificamente da GRAAF. La stessa piattaforma può utilizzare anche valvole 6L6, mantenendo l'impostazione circuitale prevista dal progetto. L'alimentazione impiega un trasformatore toroidale realizzato secondo specifiche GRAAF, inserito in una struttura progettata per fornire ai diversi stadi le condizioni di funzionamento necessarie.

Il circuito di polarizzazione delle valvole finali è di tipo automatico. Il particolare sistema di bias mantiene stabile il punto di lavoro anche in presenza di variazioni legate all'usura delle valvole e consente di sostituire i tubi di potenza senza dover eseguire una nuova regolazione manuale dell'apparecchio.

La sezione di pilotaggio utilizza due doppi triodi 6922, che precedono lo stadio finale e completano il percorso di amplificazione a valvole. La progettazione dello stadio amplificatore e dei trasformatori d'uscita è finalizzata a mantenere il segnale in una configurazione interamente valvolare, dalla sezione di preamplificazione fino all'uscita verso i diffusori.

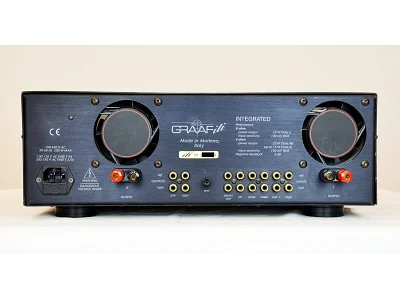

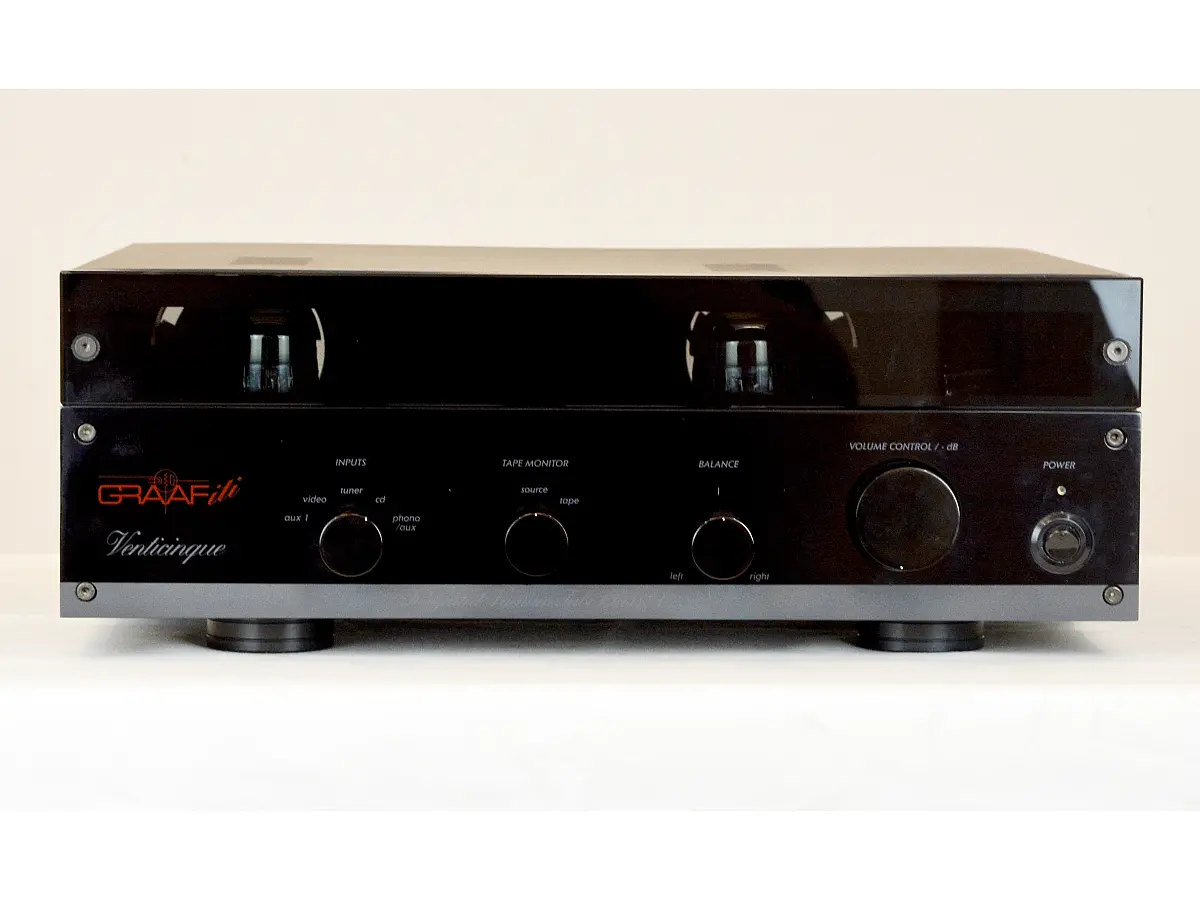

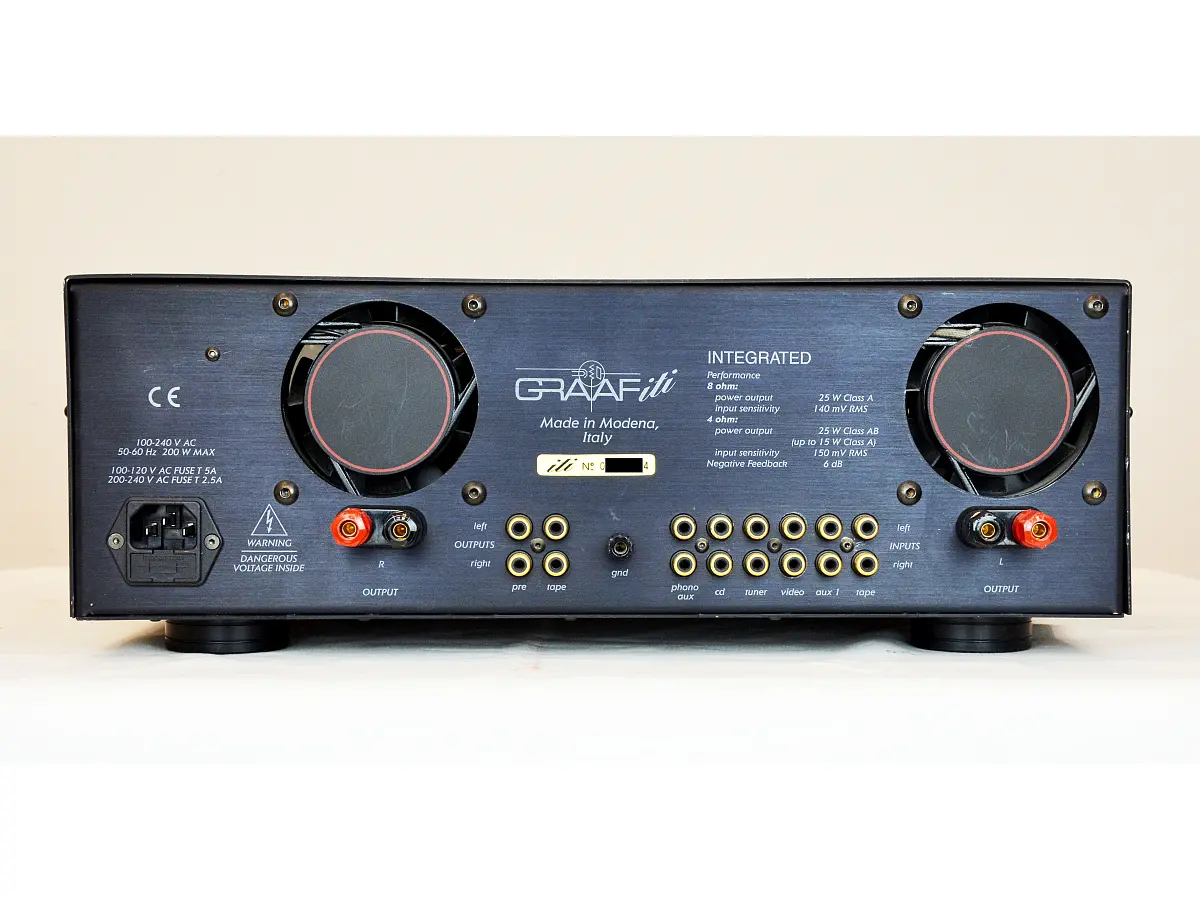

Il preamplificatore integrato permette di collegare diverse sorgenti analogiche. Sono disponibili quattro ingressi di linea, un ingresso/uscita Tape Monitor e un ulteriore ingresso di linea predisposto per l'installazione di una scheda phono MM/MC. La scheda phono può essere richiesta con l'apparecchio oppure fornita successivamente come optional GRAAF, permettendo di integrare direttamente anche un giradischi nella configurazione del sistema.

A completamento della dotazione è presente un'uscita stereo separata, utilizzabile per inviare il segnale a un ulteriore amplificatore di potenza. Questa soluzione permette di impiegare il Venticinque anche in configurazioni nelle quali è necessario pilotare un secondo sistema di diffusori, ad esempio in un impianto multi-room, oppure come parte di una configurazione home theatre.

Il progetto concentra quindi in un unico telaio preamplificazione, stadio finale a valvole e possibilità di collegamento di una sorgente phono, mantenendo al tempo stesso la possibilità di espandere il sistema attraverso l'uscita stereo dedicata. L'impostazione costruttiva segue la filosofia GRAAF dell'epoca, con particolare attenzione alla realizzazione dei circuiti, alla stabilità del funzionamento delle valvole e all'integrazione tra le diverse sezioni dell'amplificatore.

Specifiche teniche:

• Potenza d’uscita: 25 W + 25 W RMS
• Impedenza d’uscita: 4 – 8 Ω
• Sensibilità d’ingresso: 140 mV
• Impedenza d’ingresso: 47 kΩ
• Uscita preamplificatore: 1,4 V a 25 W
• Risposta in frequenza: 5 Hz – 100 kHz (-3 dB a 1 W)
• Risposta in potenza: 11 Hz – 80 kHz
• Distorsione armonica totale (THD): 0,2% a 1 W
• Rapporto segnale/rumore: 86 dBA
• Fattore di smorzamento: 1,5
• Controreazione: 6 dB
• Valvole di potenza: 4 × 5881; compatibile con 6L6
• Valvole di pilotaggio: 2 × 6922
• Configurazione dello stadio finale: push-pull in pura Classe A
• Bias: polarizzazione automatica
• Ingressi: 4 × linea; 1 × Tape Monitor; 1 × linea predisposto per scheda phono MM/MC
• Uscita stereo: 1 × uscita preamplificatore per collegamento a un ulteriore amplificatore
• Tensione di alimentazione: 105 – 120 V / 210 – 240 V; 50 – 60 Hz
• Dimensioni: 410 × 145 × 385 mm (L × A × P)
• Peso: 20 kg
